摘要：在POE（Power Over Ethernet）系統的終端受電設備中，限流保護調節電路保證了其穩定可靠工作。根據IEEE802.3af標準規定，受電設備開關電源啟動到正常工作的過程中，電流要限制在1 00 mA以內，在正常工作情況下電流要限制在390 mA以下。本設計通過柵源比例電阻使采樣功率管柵源電壓與輸出功率管的柵源電壓保持一致，采樣功率管采樣輸出功率管的電流值，采樣電流經柵源比例電阻轉換為電壓后，調節輸出功率管柵源電壓，來完成PD（Power Device）限流保護。

　　1 引言

　　2003年6月頒布的IEEE802.3af標準，定義在以太網線上傳輸數據信息的同時可以傳輸直流電能，這項技術的開發為以太網開辟了全新的應用領域。以太網供電系統包括兩部分供電設備（PSE）和受電設備（PD）。供電設備負責將電源注入以太網并負責對受電設備檢測、功率分級、端口上電及斷電檢測，在分級結束到PD開關電源開始工作過程中，由于旁路微法級電容的接入，會導致浪涌電流的產生，無限制的大電流將會導致端口電壓迅速下降，嚴重時會使PD關斷，從而造成PD在接通與關斷之間來回切換，影響工作的穩定性。為了保證上電過程中對充電電容的穩定充電，并確保啟動電路穩定上升，IEEE802.3af規定此時電流限制在100 mA以內12131.當PD開關電源正常工作后，還需要保證穩定后的功率管電流限制在390 mA以下，否則在一定時間內PSE會自動斷掉供電系統。目前國外常用的電流限制電路的結構是對輸出功率管并聯一個小的采樣管，且源極接一低阻值的負載電阻來完成電流采樣，由于并聯功率管柵源電壓未完全相等，使得采樣電流準確度不高，限流不穩定。同時在兩種限流轉換時，需要兩種邏輯判斷，電路復雜。

　　2高限流電路設計

　　為了解決現有技術對功率管采樣電路不高、限流邏輯控制雙重調節復雜的缺陷，本設計提供一種具備電流采樣高、電流可調節的限流保護電路。

　　本設計電路中包括電流鏡模塊、輸出功率管、采樣功率管、柵源比例電阻、兩路偏置電流及邏輯開關。

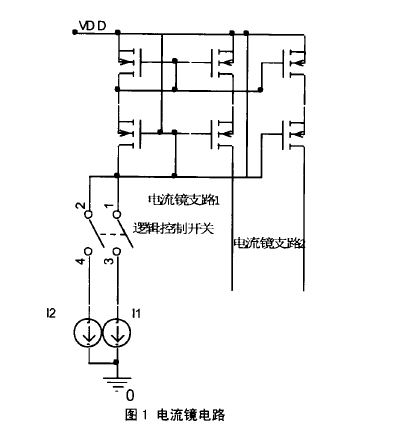

　　本新型高功率管限流保護調節電路中，如下圖1所示模塊為電流鏡模塊，該模塊的主要作用是使兩電流支路在輸出功率管穩定輸出時電流相等且穩定。

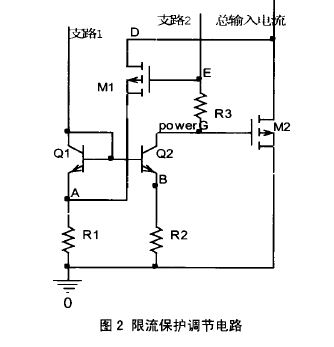

　　如下圖2所示，采樣功率管與輸出功率管都采用P溝道增強型場效應管，組成共柵共源漏電流電路，作為由兩個NPN三極管組成放大器的有源負載。兩個三極管Ql、Q2基極連接在一起，且Ql基極與集電極連接在一起構成二極管形式。柵源比例電阻，其中低阻值電阻Rl一端接在Q1發射極，另一端接地，另一電阻R3分別接在采樣管MI和輸出功率管M2柵極之間，電阻R2接在Q2發射極與地之間。電阻R1、R2、R3采用摻雜的多晶硅電阻，這樣電阻匹配性好，高。

　　電路中的采樣功率管與輸m功率管參數成一定比例，采樣電流經電阻Rl轉換為采樣電壓，通過Ql基極鏡像到Q2,調節Q2集電極電壓，進而調節輸出功率管的柵源電壓達到控制輸出電流大小的目的。通過比例電阻R2的電流會隨著輸出功率管柵壓的變化而變化，保證采樣功率管柵源電壓與輸出功率管柵源電壓一致，從而達到采樣電流。

　　偏置電流支路11、12即上面所述電流鏡電路中邏輯開關控制的兩電流支路，電流支路11偏置時，表示限流保護后輸}H功率管穩定輸出的電流為100 mA,電流支路Il、12同時偏置時，表示限流保護后輸出功率管穩定輸m的電流為390 mA,兩路支路的控制由邏輯控制開關來完成。

　　3 電路分析

　　如圖2所示，功率管M1、M2初始電壓為零，由于PMOS共源共柵電流漏鏡像，流過R3的電流為11.此電流對M2柵電容充電：powerG點充電后電位逐步上升。M2導通，電流逐步上升，分流管M1分流功率管電流13流向R1.設計時，取R2》R1,由于Q1、Q2完全匹配，所以流過Q2的電流幾乎為零？隨著powerG點電位上升，分流管M1的電流越來越大，A點電位逐漸抬高，Ql、Q2基極電位也跟隨升高，于是流過R2電流逐步增加，功率管M2柵極充電電流減小。當V（A）=V（B）時，powerG電位不再上升，由于電阻R3=R2,M1管柵源電壓等于功率管M2柵源電壓，所以M1管采樣功率管M2電流。若功率管電流繼續增大，則V（B）同樣增大，powerG點電壓就會降低，限制功率管電流。所以為了保護功率管，防止浪涌損壞，IEEE802.3af規定充電時電流限制在100 mA,充電后正常T作時電流限制在390 mA.本電路的關鍵設計就在于確定R1、R2的關系值。因?yàn)閂（A）=V（B）是電路的閾值翻轉點，有：

　　從上式可以看出，采樣電流與共源共柵偏置電流成正比。可以利用此關系式得出，當把功率管M2電流限制在100 mA時，由于I1=10uA以得出R2/R1=500,終取R2約為500.

　　4 電路仿真

　　本設計電路仿真條件為外接一個40 kQ電阻，D點為后續電路的參考地，采用Hspice仿真工具進行仿真。電流鏡電路在限流穩定輸出時，電流支路1與電流支路2電流達到相等且穩定，如下圖3所示。初始偏置電流為I1時，隨電流的緩慢上升，當電流增大到標準規定的極，powerG點電壓降低，V（A）=V（B）時，powerG點電壓穩定，由M1、M2的比例關系得到輸出功率管輸出電流為106 mA,輸出功率管以恒定電流輸出，無浪涌電流產生，當輸入電壓繼續增大時，D點電壓增大，超過某一閥值，后續電路停止工作，如下圖4所示；初始偏置電流為Il和I2時，隨電流的緩慢上升，當電流增大到標準規定的極，powerG點電壓降低，V（A）=V（B）時，powerG點電壓穩定，由M1、M2的比例關系得到輸出功率管輸出電流為394 mA,輸出功率管以恒定電流輸出，當輸入電壓繼續增大時，D點電壓增大，超過某一閥值，后續電路停止工作，如下圖5所示。

　　5結束語

　　本文設計一種應用于PD的高限流保護調節電路，詳細描述電路工作原理及各個器件的參數特性，并對電路進行仿真驗證。本設計電路已用于流片生產的PD芯片中。該設計電路電流采樣高，調節迅速，利用一個小功率管完成對整體電流的采樣，采用負反饋技術限制功率管電流的大小，電路簡單、適用，具有很高的實用價值。
