摘要：隨著經濟的發展，物流業發揮的作用越來越被重視，物流行業正處在一個高速發展的階段。傳統的物流已很難滿足現代經濟發展的需要，急需以較低的成本提供較高的客戶服務。快速、實時、準確的信息采集和處理是實現物流標準化和高效化的重要基礎。針對商品在智慧供應鏈中制造、配送、零售等環節的特點，通過RFID（Radio Frequency Ident ificat ion）技術實現對信息的采集、發布，形成了基于RFID技術的智慧供應鏈解決方案，實現商品在全生命過程各環節的信息交互與共享，以滿足供應鏈標準化和高效化的運營。

　　1 前言

　　射頻識別（Radio Frequency Identification,RFID），又稱電子標簽（E-Tag），是一種利用射頻信號自動識別目標對象并獲取相關信息的技術，是的貨物跟蹤手段。它優于條碼識別技術之處在于RFID技術可以動態地識別高速運動物體并可同時識別多個電子標簽，識別距離較大，能適應惡劣環境。同時因?yàn)殡娮訕?biāo)簽可地標識商品，所以可以在整個供應鏈上跟蹤貨物，實時地掌握商品處于供應鏈的哪個環節，達到商品供應鏈中溯源、安全控制要求。

　　在整個商品的原料、生產、配送、零售、消費、維護、回收過程中，通過RFID（射頻識別）等信息傳感技術，加上互聯網、SMS（手機短信息服務），將物與物連接起來，實現智能識別和管理，構筑商品全生命周期物聯網應用。

　　2功能概述

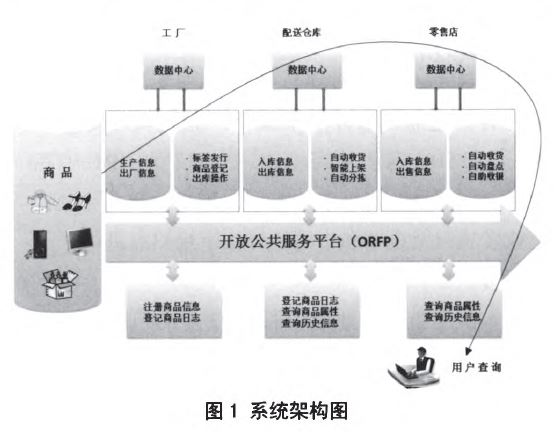

　　基于RFID技術的智慧供應鏈解決方案主要包括制造、配送、零售三個典型供應鏈環節，通過智慧供應鏈信息平臺實現供應鏈各環節協同，實現銷售拉動、主動配送的智能供應鏈應用。基于RFID技術的智慧供應鏈解決方案系統架構圖見圖1.

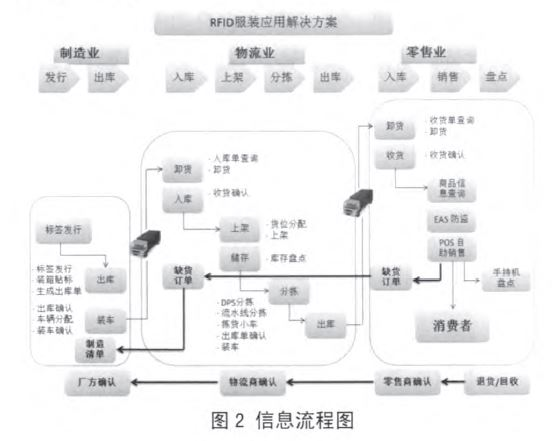

　　制造是供應鏈的個環節。制造環節包括標簽發行、出庫單查詢、商品檔案管理等，實現產品信息錄入，RFID標簽打印、編碼、粘貼和關聯。配送中心場景包括門禁自動收貨系統、智能上架系統、DPS自動揀貨系統等，實現了從收貨、上架、庫存盤點，到揀貨、出庫的全過程，并對叉車、貨架、DPS分揀系統、分揀流水線等設備進行了改造，利用RFID自動識別功能提高了倉庫運作中的自動化能力。零售環節包括基于RFID技術的POS自動收銀系統、門店自動售貨系統、手持盤點系統、EAS防盜系統和基于物聯網的商品信息查詢系統。整個系統的信息流程圖見圖2.

　　3.1制造

　　商品檔案：整個供應鏈的商品基本信息可在該處錄入和查詢，錄入信息同時導人各環節數據庫中，以保證基礎信息一致。

　　RFID標簽發行：制造商產品生產下線、通過質檢后，以件、箱、托盤為單位打印RFID標簽并粘貼。

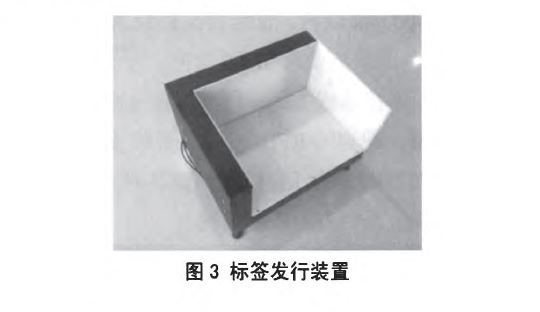

　　此標簽含有該件、箱、托盤的產品信息和序列號，作為產品的“身份ID”,在倉儲、運輸、銷售環節中實現供應鏈全過程的身份識別與產品追蹤。利用RFID裝箱臺，自動讀取放人包裝箱中的單品信息，并據此打印RFID箱標。通過配置，可在RFID標簽打印成功后直接將箱和單品的關聯關系上傳物聯網平臺，實現Bind的動作。標簽發行系統也可以應用在供應鏈中間環節，對損壞、掉落的標簽進行補發操作。標簽發行裝置見圖3.

　　3.2配送

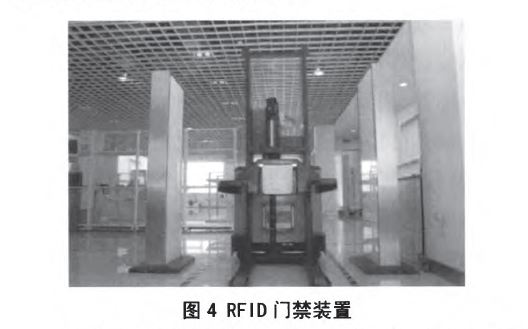

　　門禁自動收貨：在配送中心收貨口，通過RFID門禁裝置（圖4），自動讀取進入配送中心的商品單件、箱、托盤的RFID標簽，并與事先收到的ASN（預到貨通知）進行核對，實現不開箱驗貨、差異報警，提高收貨效率和準確性。

　　智能上架：在配送中心的存儲區里，叉車工駕駛RFID智能叉車進行貨物上架操作，智能叉車通過RFID讀寫裝置迅速識別貨物信息并在操作屏幕上顯示W(wǎng)MS（倉庫管理系統）為該貨物分配的庫位，叉車工根據指示將貨物放到該指定庫位，RFID系統核對庫位正確即自動更新庫存數據。在上架的過程中，如RFID系統發現實際上架庫位與系統指定庫位不一致，則立刻在操作終端上進行聲音和圖像方式的提示報警，以便叉車工及時糾正，同時，RFID系統也會將該異常情況時間通報給倉庫監控人員。通過RFID智能叉車的應用，提高了配送中心的運作效率和庫存準確性。

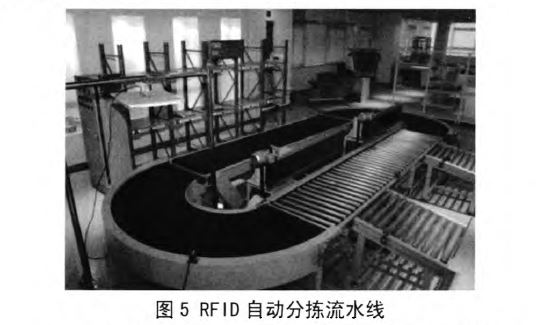

　　流水線自動分揀：RFID自動分揀流水線（圖5）傳送帶整體運轉速度可達到1米/秒，其中直道部分皮帶輸送機可達到2米/秒，輸送物品尺寸在600mE×600mm以內，輸送物品的重量為30kg,輸送物品間隔離要求在1.5米內。為了滿足多種測試需求，本流水線的每一段都可獨立由器件開關或電腦控制，配套的RFID讀取裝置的支架安裝了滾輪，可在流水線的任意位置測試各種RFID讀寫器、標簽性能、及兩者的匹配情況。

　　DPS數字分揀系統：DPS數字分揀系統（圖6）是在揀貨操作區中的所有貨架上，為每一種貨位安裝一個標簽，當系統發出出貨指示時，貨位上的標簽閃亮，操作員按照標簽所顯示的數量，從貨架上取貨，并就近放置到傳送帶上，來自各個存儲區域的傳送帶將貨物運送到分揀區，分揀區的RFID讀寫器自動讀取貨物上的RFID標簽后，根據WMS的配貨清單驅動中央控制器，將貨物送到指定的分揀口。

　　通過引入Des和RFID技術，實現了倉庫分揀的可視化及實時校驗，提高了運作效率。

　　3.3零售店

　　RFID POS自動收銀：RFID POS系統可實現自動收銀，將購物籃放置于收銀桌凹槽內，隱蔽讀寫器及三面環繞天線會自動讀取購物籃內所有商品標簽，POS機屏幕會顯示所選商品的信息。通過預/合計，并選擇支付方式，即可進行銷售。零售店業務系統中，智慧供應鏈系統會根據零售店銷售和庫存情況，計算出需要補貨的商品與數量，自動發送到配送中心系統。在配送中心倉庫管理系統中可查詢到相應的自動補貨要貨單。

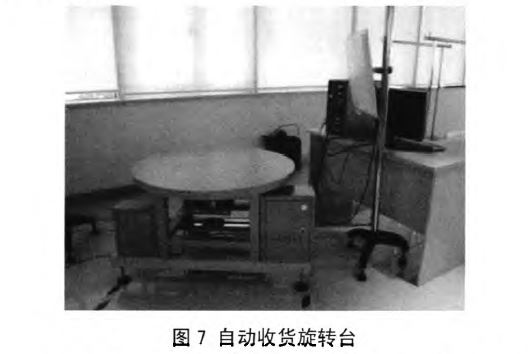

　　自動收貨：零售店在收貨時，將收到的周轉箱放置于旋轉平臺上（圖7），旋轉臺會自動旋轉，懸掛式天線可自動讀取周轉箱內所有商品標簽。如果讀到的商品與訂單一致，旋轉臺會自動停止，零售店可確認收貨。通過機械旋轉，提高了標簽讀取率，加快了收貨效率。

　　手持終端盤點：RFID手持盤點系統可以實時了解門店商品庫存情況。用RFID手持終端掃描貨架上的商品，屏幕會顯示盤點商品列表并用顏色表示盤點情況。

　　基于物聯網平臺的商品信息查詢：消費者可通過訪問物聯網平臺，進行產品的真?zhèn)伪孀R(shí)，了解該商品從制造倉庫到零售店間全部的物流周轉信息。通過物聯網平臺的應用，從生產源頭開始的整個物流環節中的所有信息都處于產品追溯系統的跟蹤監控之下，不僅保證消費者的使用安全，還提供給制造商動態的產品庫存、銷售情況以合理安排生產制造和市場活動，通過追溯產品的流通路徑可及時發現假冒偽劣、地區竄貨等情況，及時采取措施彌補企業損失。監管部門也可藉由物聯網平臺實時監控企業的經營活動，對問題商品和缺陷產品及時執行召回，有效避免危及公眾健康與安全。

　　4實驗結果描述

　　4.1自動分揀流水線實驗

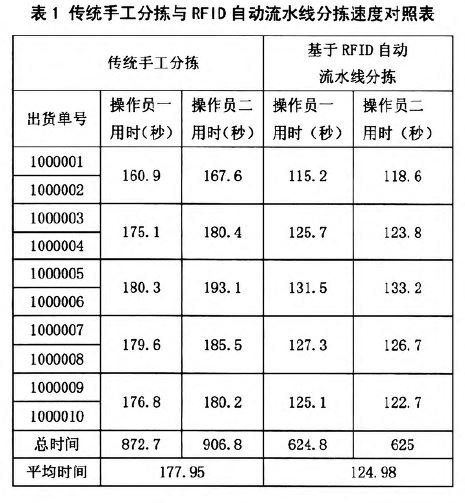

　　使用基于RFID自動分揀流水線分揀后，效率比傳統手工分揀提高了30%,具體數值見表1.

　　4.2 DPS智能分揀系統實驗

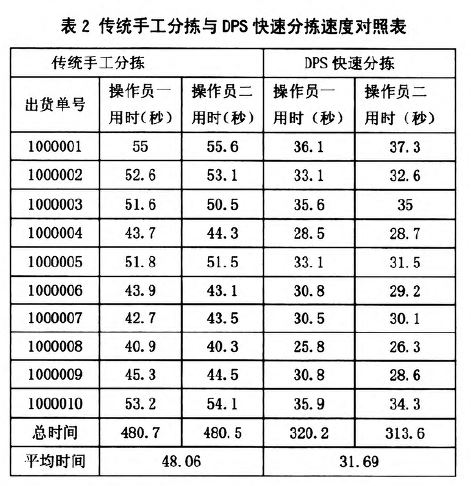

　　使用DPS能分揀系統后，效率比傳統手工分揀提高了34%,具體數值見表2.

　　5結束語

　　通過智慧供應鏈信息管理系統的應用，從生產源頭開始的整個物流環節中的所有信息都處于智慧供應鏈系統的跟蹤監控之下，消費者可以了解該商品從制造倉庫到零售店的全部物流周轉信息，辨識產品真?zhèn)?，也為制造商提供了?dòng)態產品庫存、銷售情況，以合理安排生產制造和市場活動，通過追溯產品的流通路徑，及時發現假冒偽劣、地區竄貨等情況，及時采取措施彌補企業損失。
