1.低壓大電流輸出

　　這里所說的“低壓”與“大電流”都是相對于CRT彩電開關電源而言的。在CRT彩電中，開關電源輸出的主電壓一般不低于+110V，其輸出電流一般小于1A；但在液晶彩電中，開關電源的輸出電壓較低，其主要負載電壓一般為+24V（小屏幕機為+12V），但電流卻遠比1A大。

　　液晶彩電開關電源的主要負載是背光燈驅動板，而背光燈驅動板的負載又是燈管，下面我們按一根燈管8W的功率粗細計算一下：一臺32英寸的液晶電視通常有16根燈管，則燈管的耗電就需128W，則+24V電壓需要有約5.4A的電流輸出；一臺37～40英寸的液晶彩電通常有⒛或22根燈管，則+24V電壓需要有約8A的電流輸出；一臺46～52英寸的液晶彩電通常有26或28根燈管，則+24V電壓需要有約10A的電流輸出。

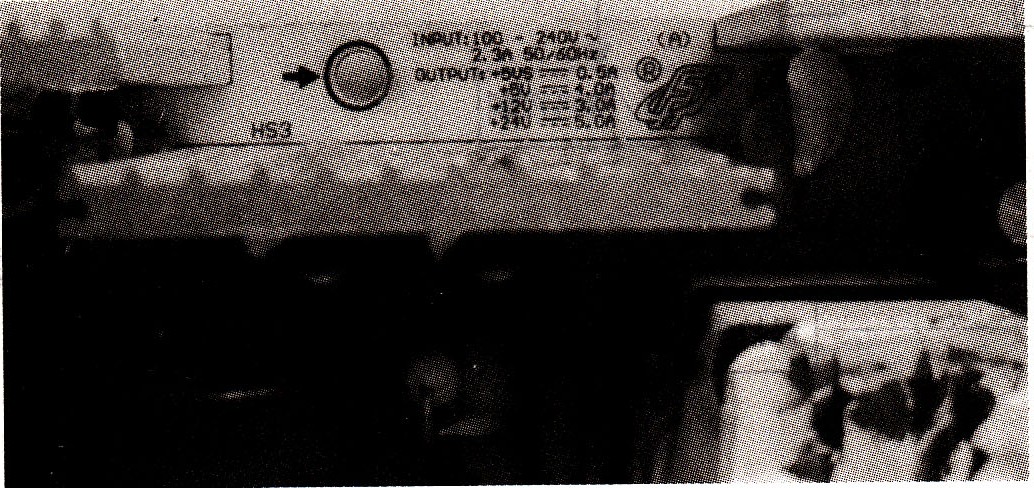

　　一臺32英寸的液晶電視所用開關電源板的主要參數標注如圖1所示。

圖1 主要參數標注

　　2.采用主、副電源設計

　　部分CRT彩電未單獨設計副電源電路，而是采用降低或關斷開關電源的輸出電壓來實現開／待機控制。在液晶彩電中，均采用主、副電源設計，且副電源獨立。待機時，只是副電源工作，PFC電路及主電源電路處于完全停止?fàn)顟B(tài)，這樣以達能極低的待機功耗要求。

　　3.能效比高，抗干擾能力強

　　為了提高電源利用率，以及提高整機抗干擾能力，液晶彩電的開關電源中大都設有功率因數校正電路，這一電路在普通CRT開關電源中沒有。由于功率因數電路（PFC）的工作正常與否會直接后級DC／DC變換電路的狀態，因此在學習平板彩電的開關電源時，應重視對PFC電路的分析。

　　4.采用雙面電路板及貼片元件

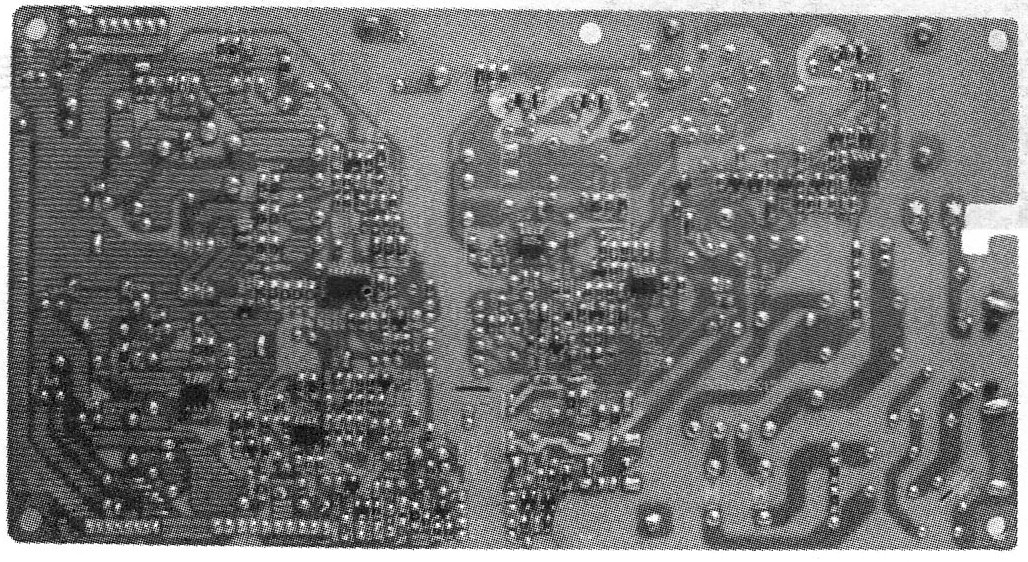

　　由于液晶彩電的厚度較薄，則要示電路板采用薄形設計，開關電源板也不例外。因此，在液晶彩電的開關電源中，一方面將大容量電解電容采用臥式安裝，另一方面采用雙面電路板及貼片元件，如圖2所示，以減小開關電源板的面積，降低無器仵的高度。

圖2 電源板反面實物圖
