液晶彩電開關電源的分類
出處:不滅的心火 發布于:2011-09-20 14:59:37
液晶彩電開關電源從安裝方式上可分為三類。
1 外置型
外置型即開關電源自成一體,通過電線及插頭與電視機相連。這種電源多見于早期的小屏幕(不超過22英寸)液晶彩電中,其輸出電壓也多為+12V/(電流為5~7A)。
2 獨立型
獨立型是指開關電源電路單獨做成一塊板,安裝在機內,如圖1-1所示。在液晶電視中,采用這種電源板的為常見,雖然型號多種多樣,但輸出的電壓多為以下四組:+5VS,供給CPU及開/待機控制電路;+5V,為信號處理電路供電;+12V,為主板部分電路供電;+24V,為逆變器(背光燈驅動板)供電。當然,有些大功率電源板還會輸出一組+18V電壓,供給伴音功放電路。在本書的液晶彩電電源中,除特殊說明的外,其余的均以這種類型的電源板為例。

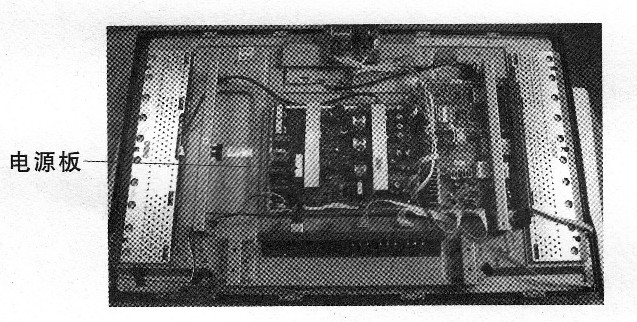

圖1獨立型電源板實物圖
3 整合型
這種電路將開關電源電路和逆變器整合在同一塊電路板上,如圖2(a)、(b)所示,這種板常稱為整合板或IP板。
這種電路與上兩種電源相比,的區別是:這種電源板送給逆變器的供電電壓并不是+241/或+12V(小屏幕),而是市電整流濾波及PFC(功率因數校正)變換后的+380V直流電壓。逆變器將+380V通過DC-AC升壓達到燈管所需高壓。
這種電路省去了24V轉換,減少了功率損耗,從而提升了系統能效,減少了底盤發熱量,并降低了總成本,但這種方案對逆變器上元器件的耐壓提出了更高的要求。目前,這種整合板在液晶彩顯中用得較多,而在液晶彩電中用得相對較少。

圖2 整合型電源板實物圖
