揚聲器俗稱喇叭，是一種能夠?qū)㈦娦盘栟D(zhuǎn)換為聲音的電聲器件，是音響系統中的重要器材。作為將電能轉變?yōu)槁暷艿碾娐?a target="_blank">換能器件之一，揚聲器的品質、特性對整個音響系統的音質起著決定性的作用。

　　揚聲器的種類很多，按其換能原理可分為電動式（即動圈式）、靜電式（即電容式）、電磁式（即舌簧式）、壓電式（即晶體式）等幾種，后兩種多用于農村有線廣播網中；按頻率范圍可分為低頻揚聲器、中頻揚聲器和高頻揚聲器，這些常在音箱中作為組合揚聲器使用。

　　按振膜形狀分，主要有錐形、平板形、球頂形、帶狀形、薄片形等；按放聲頻率分，可分為低音揚聲器、中音揚聲器、高音揚聲器、全頻帶揚聲器等。

　　1.電動式揚聲器

　　電動式揚聲器應用廣泛，它又分為紙盆式、號筒式和球頂形三種。

　　（1）紙盆式揚聲器

　　紙盆式揚聲器又稱為動圈式揚聲器。

　　它由三部分組成：①振動系統，包括錐形紙盆、音圈和定心支片等；

　?、诖怕废到y(tǒng)，包括磁鐵、導磁板和場心柱等；

　?、圯o助系統，包括盆架、接線板、壓邊和防塵蓋等。

　　當處于磁場中的音圈有音頻電流通過時，就產生隨音頻電流變化的磁場，這一磁場和磁鐵的磁場發生相互作用，使音圈沿著軸向振動而發出聲音。該揚聲器結構簡單、低音豐滿、音質柔和、頻帶寬，但效率較低。常見紙盆式揚聲器的外形如圖1所示。

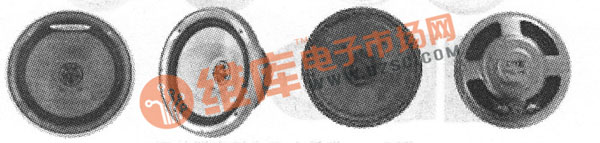

圖1 常見紙盆式揚聲器的外形

　　（2）號筒式揚聲器

　　號筒式揚聲器由振動系統（高音頭）和號筒兩部分構成。振動系統與紙盆式揚聲器相似，不同的其振膜不是紙盆，而是一球頂形膜片。振膜的振動通過號筒（經過兩次反射）向空氣中輻射聲波。號筒式揚聲器具有方向性強、功率大、效率高的優點，因此廣泛用于會場、田間、廣闊的原野等場合。用的高頻號筒式揚聲器有音質好、頻率響應好的特點，主要用于劇場等要求較高的場合。號筒式揚聲器的不足之處是低頻響應差、頻帶較窄，容易產生非線性失真。號筒式揚聲器與紙盆式揚聲器的主要區別是間接輻射，即振動膜振動后，聲音要經過號筒向外擴散，使聲音大為增強，而且使聲音向一個方向集中傳播，使聲音傳播的距離更遠。常見號筒式揚聲器的外形如圖2所示。

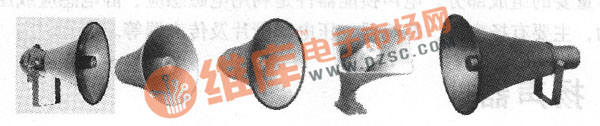

圖2 常見號筒式揚聲器的外形

　　（3）球頂形揚聲器

　　球頂形揚聲器是目前音箱中使用廣泛的電動式揚聲器之一，其優點是中高頻響應優異和指向性較寬。此外，它還具有瞬態特性好、失真小和音質較好等優點。球頂形揚聲器適用于目前市場上所有的家庭影院系列音箱。常見球頂形揚聲器的外形如圖3所示。

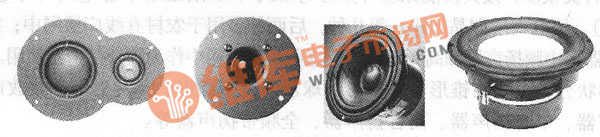

圖3 常見球頂形揚聲器的外形

　　2.電磁式揚聲器

　　電磁式揚聲器又稱舌簧式揚聲器，聲源信號電流通過音圈后會把用軟鐵材料制成的舌簧磁化，磁化了的可振動舌簧與磁體相互吸引或排斥，產生驅動力，使振膜振動而發音。電磁式揚聲器的阻抗高、靈敏度和效率較高，但音質較差，目前已較少采用。常見電磁式揚聲器外形如圖4所示。

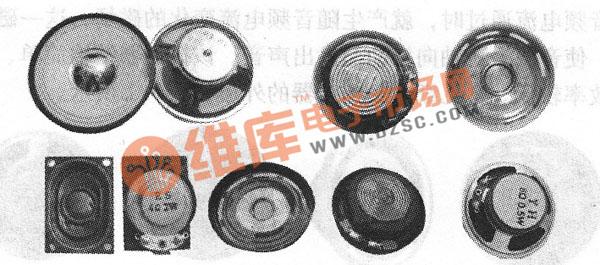

圖4 常見電磁式揚聲器外形

　　3 靜電式揚聲器

　　在靜電式揚聲器中，極薄的振膜在靜電力的作用下作前后移動，它和依靠電磁力來使振膜作前后移動的電動式揚聲器不同。靜電式揚聲器的振膜質量極輕，因而解析力，能捕捉音樂信號中極為細微的變化，充分表現音樂的神韻。常見靜電式揚聲器外形如圖5所示。

圖5 常見靜電式揚聲器外形

　　4.壓電式揚聲器

　　壓電式揚聲器是利用壓電材料受到電場作用而發生形變的原理，將壓電元件置于音頻電流信號形成的電場中，使其發生位移，從而產生逆電壓效應，驅動振膜發聲的。常見壓電式揚聲器外形如圖6所示。

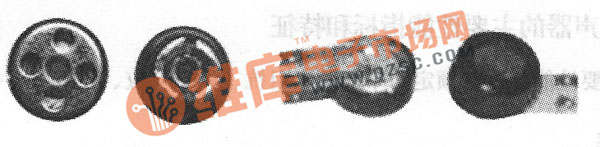

圖6 常見壓電式揚聲器外形

　　揚聲器在電路原理圖中常用文字符號“B”或“BL”所示。

　　其電路符號如圖7

圖7 揚聲器的電路符號

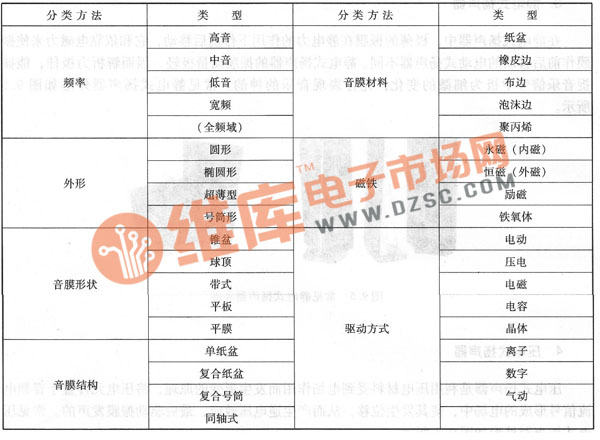

　　揚聲器的幾種分類方法如表1所示。

表1 揚聲器的幾種分類方法
