AMFRA3009是20～30s單段語音錄放芯片，該芯片屬于AMFR系列產品，AMFR系列產品共有AMFRA3009、AMFRB6009、AMFRC0083和AMFRC0163四款型號，AMFRC0083與AMFRC0163內部結構一樣，只是錄放時間有所區別。AMFR系列產品的型號含義如下所示：

　　AMFRA3009是一款單片語音錄放集成電路，無需軟件支持，可提供單段20～30s的錄放時間（錄音時間的長度依據所選擇的取樣頻率）。AMFRA3009的工作電壓范圍為4.5～6.5V。

　　AMFRA3009的各引腳功能如表1所示，AMFRA3009的內部電路框圖和引腳排列如圖1所示。

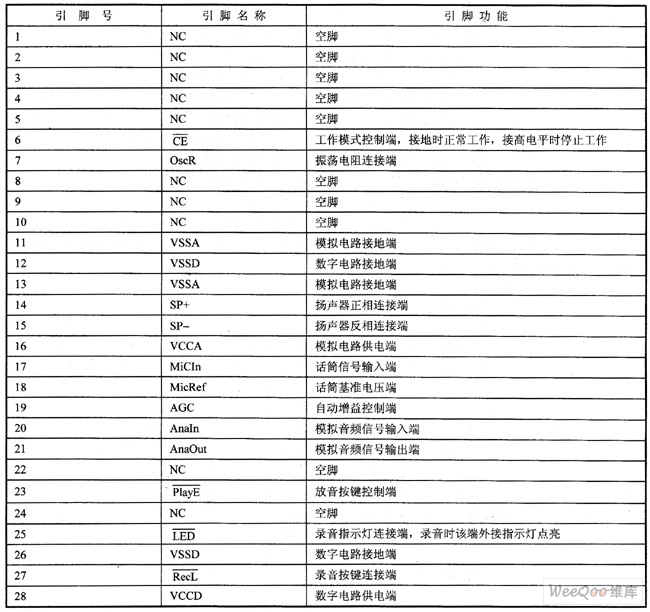

　　表1 AMFRA30O9的各引腳功能

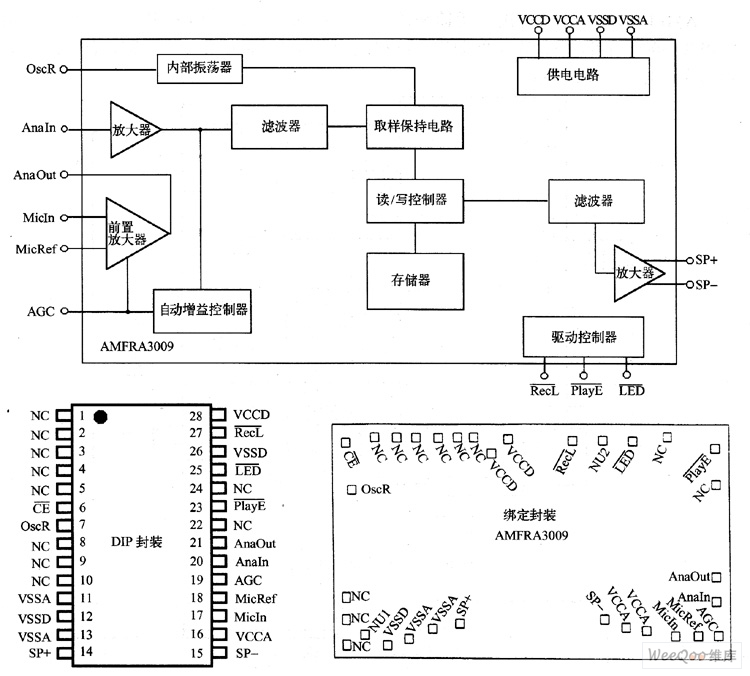

　　圖1 AMFRA3009的內部電路框圖和引腳排列

　　AMFRA3009的7腳外接電阻是取樣頻率控制電阻，調整該電阻的阻值，可以調整取樣頻率的大小，從而可以控制錄音時間的長短。7腳外接電阻與錄音時間的關系如表2所示。

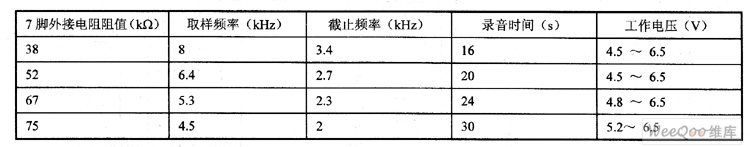

　　表2 7腳外接電阻與錄音時間的關系

　　AMFRA3009的外部元件只需話筒、揚聲器、錄音鍵、放音鍵和一些外接電阻和電容，就構成了一個完整的語音錄放系統。其中的功能模塊分為數字和模擬電路兩部分。數字線路包括內部時鐘、取樣保持電路、電平存儲陣列和芯片控制接口線路，模擬部分包括前置放大器、AGO線路、抗干擾和平滑低通濾波器、功放電路。

　　AMFRA3009可以直接與話筒相連，以節約成本，此時的應用電路如圖2所示；AMFRA3009也可以直接輸入音頻信號或輸入經過放大的話筒信號，以獲得較好的音質，此時的應用電路如圖3所示。

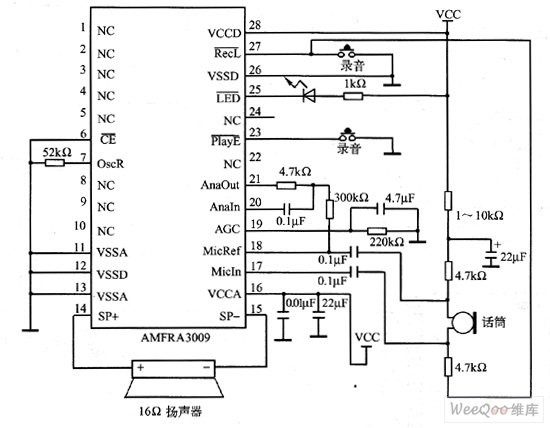

　　圖2 AMFRA3009與話筒直接相連的應用電路

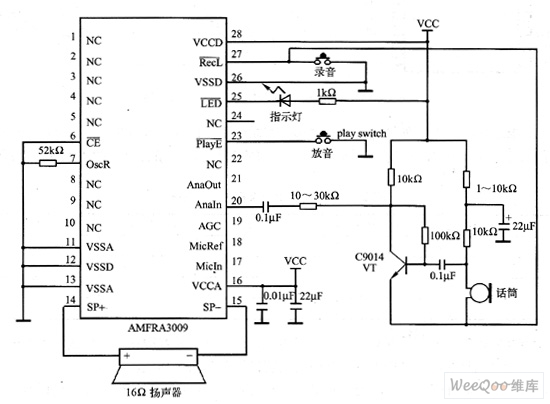

　　圖3 AMFRA3009輸入音頻信號的應用電路
