59UT512是可編程性燒錄（OTP）語音芯片，內置加強型8bit DSP微處理器，內部運算時鐘可達60MHz（典型值為48MHz）；內置64KB只讀存儲器（ROM）和256B靜態讀寫內存（SRAM）；內置12bit D／A轉換器；內置2組8位上行計數器TimerO＆1；內置1組反相型主動濾波器（OP）；內ff． R／C振蕩器，僅需外加簡單的電阻／電容器即可產生約1.8MHz的基準頻率，再經內部的PLL電路倍頻32倍后產生系統頻率。

　　59UT512內置0.5W揚聲器驅動電路（Direct-Drive），不需要外加零件，即可直接驅動0.5W以下的揚聲器；59UT512具有3組共24只輸丿ˇ輸出（LO）引腳，這些引腳都可獨立編程控制為L(zhǎng)O口，在采用輸入模式時可分別連接或者斷開10kO的上拉電阻（Pull-High-Resistor）；一組P／O端子可以獨立編程為外部正緗負緣中斷觸發控制端，并可用于在睡眠狀態喚醒系統。

　　59UT512的工作電壓范圍為2.7～3.7V，睡眠／省電模式耗電流低于2μA，其內部電路框圖如圖1所示。

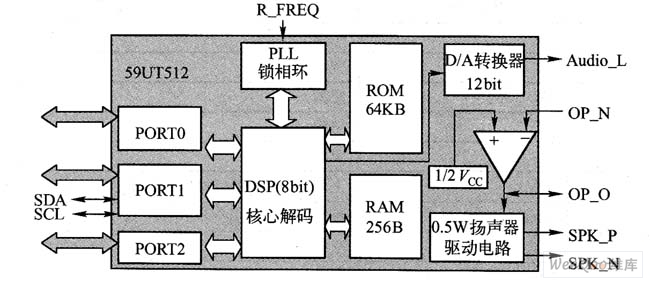

　　圖1 59UT512的內部電路框圖

　　59UT512適合應用在電子玩具、防盜設備、儀器、儀表、智能家電及其他自動化設備。59UT512的典型應用電路如圖2所示。

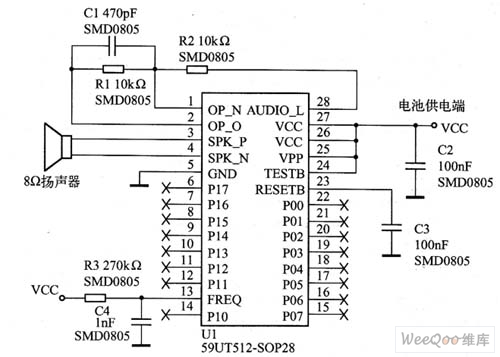

　　圖2 59UT512的典型應用電路
