AMFRB6009是32～60s多段語音錄放芯片，該芯片屬于AMFR系列產品。AMFRB6009是一款單片語音錄放集成電路，無需軟件支持，可提供多段32～60s的錄放時間（錄音時間的長度依據所選擇的取樣頻率）。

　　AMFRB6009具有下列特點：

　?。?）使用單一芯片，提供高質量錄放音的解決方案。

　?。?）使用非揮發性快閃內存技術，不需外加電池就可保持?jǐn)?shù)據。

　?。?）用戶可選擇語音播放模式，可以隨機訪問多個固定長度的語音或循序訪問多段不同長度的語音。

　?。?）用戶界面友善，非常容易操作。不需編寫程序或硬件開發系統，具有持續低電位觸發錄音及低電位脈沖觸發放音功能。AMFRB6009的工作電壓范圍為4.0～6.5V。

　　AMFRB6009的各引腳功能如表1所示，AMFRB6009的內部電路框圖和引腳排列如圖1所示。

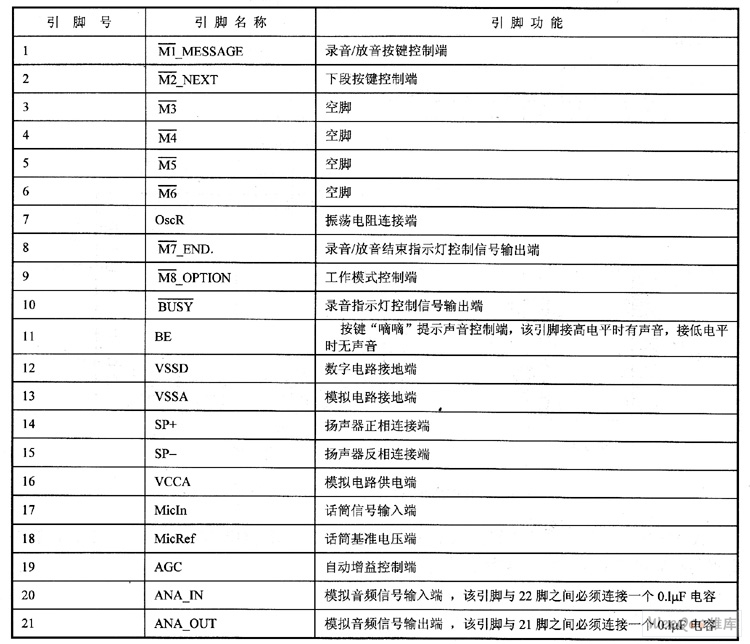

　　表1 AMFRBGO09的各引腳功能

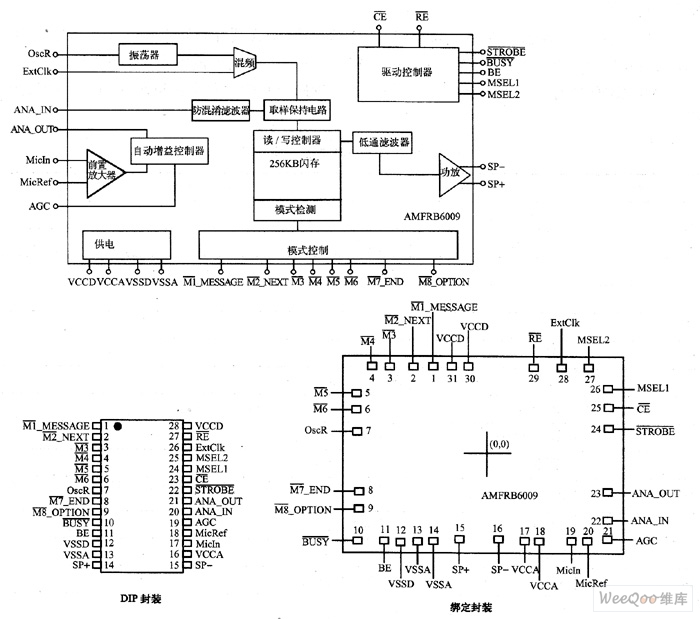

　　圖1 AMFRB6009的內部電路框圖和引腳排列

　　AMFRB6009的錄音工作模式由MSEL1、MSEL2、M8 OPTION端進行控制，控制端電平與控制模式的關系如表2所示。

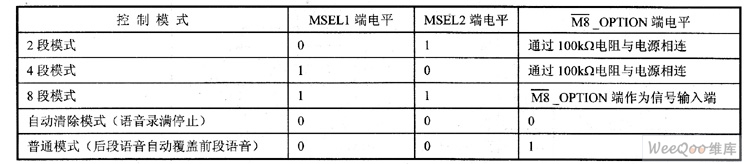

　　表2 控制端電平與控制模式的關系

　　AMFRB6009的7腳外接電阻是取樣頻率控制電阻，調整該電阻的阻值，可以調整取樣頻率的大小，從而可以控制錄音時間的長短。7腳外接電阻與錄音時間的關系如表2所示。

　　AMFRB6009芯片廣泛應用于各類電子玩具禮品、錄音筆、復讀機、錄音電話等占

　　AMFRB6009自動清除模式時的應用電路如圖2所示，AMFRB6009普通模式時的應用電路如圖3所示。

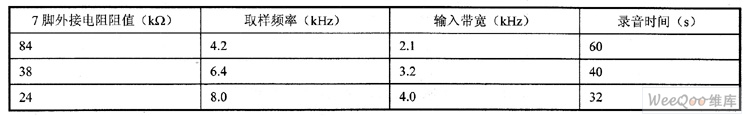

　　表3 7腳外接電阻與錄音時間的關系

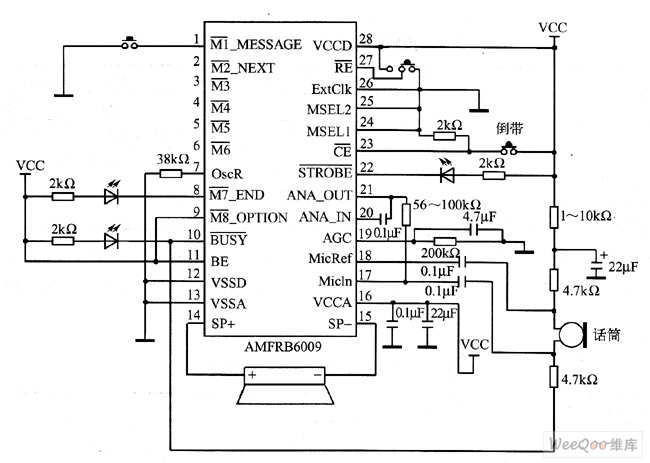

　　圖2 AMFRB6009自動清除模式時的應用電路

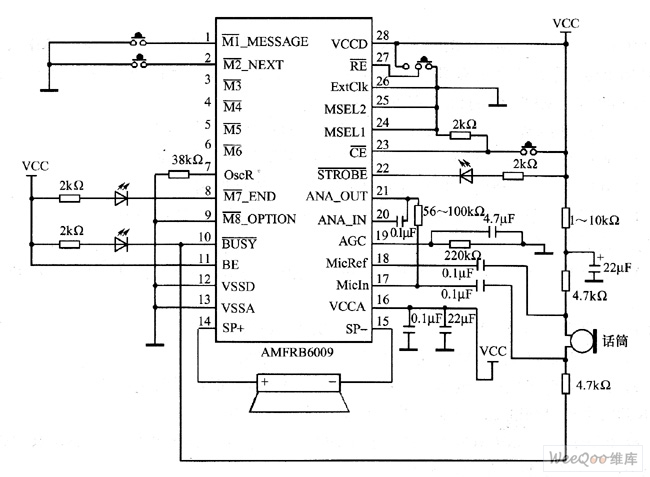

　　圖3 AMFRB6009普通模式時的應用電路
