摘要：半導體技術的飛速發展推動了片上系統設計進入到片上網絡階段。為了進一步研究其結構及不同工藝對其的影響，文章分析了片上網絡對于片上系統的優越性，并針對其重要組成部分——交換開關提出了一種×pipes 交換開關結構，通過將該結構在65 納米和90 納米庫中進行分別進行綜合分析，從而得出采用65 納米技術具有很大優勢。

　　1 引言

　　在過去的 50 年中，集成電路制造工藝以每年58%的增長率持續發展著。進入21 世紀后，90 納米和65 納米工藝相繼投產，標志著納米時代的開始。在未來的5~10 年中，集成電路的電路規模將超過40 億晶體管，目前的單一處理器及總線結構是無法駕馭規模如此龐大的電路的。一顆芯片內集成越來越多的內核數量，在實現了強大功能的同時，也引入了許多新的設計問題。其中之一就是如何實現內核間的互連。首先，如何實現一個穩定可靠的內核互連機制？這種互連機制會在很大程度上影響SOC 系統的性能甚至是功耗，簡單的總線結構已無法滿足SOC 系統中越來越復雜的通信需求。

　　一個由多個內核組成的系統如果使用總線連接，則會需要很長的連線，而這樣的總線不可能達到很高的速度。另外，芯片的同步越來越困難，按照傳統的方式使用單一時鐘已經變得幾乎是不可能的。所以，未來的SOC 有可能采用一個全局異步局部同步[3]的工作方式（Globally Asynchronous and LocallySynchronous），也就是說芯片將不再使用一個統一的時鐘，而是采取一種分布式的方式，只是在局部（如一個內核內部）使用傳統的單一時鐘。相對于SOC 而言，全新的NOC（Networkon chip）體系結構是更高層次、更大規模的片上系統，是片上的網絡系統。片上網絡就是將網絡技術應用于SOC 模塊互連的設計方法， NOC 技術的思想是將計算機網絡技術應用到芯片設計中來，以便徹底解決多CPU 的體系結構問題。NOC 可以定義為在單一芯片上實現的基于網絡通訊的多處理器系統。NOC 包括運算和通訊兩類節點。運算節點（又稱為資源，Resource）完成廣義的運算任務。它們既可以是SOC，也可以是各種單一功能的IP；通訊節點（又稱交換開關，Switch）負責運算節點之間的數據通訊。通訊節點及其之間的網絡稱為OCN（On Chip Network），它借鑒了分布式計算機系統的通訊方式，用路由和分組交換技術替代傳統的總線技術完成通訊任務。本文我們主要介紹交換開關。

　　2 交換開關

　　2.1 交換開關基本原理與結構

　　交換開關也稱為路由器，它用于建立交換網絡。一般來說，一個交換開關有多個輸入、輸出端口，每個輸入端口內有一個接收器和輸入緩沖器，用以處理到達的包或報元。每個輸出端口內含一個發送器，傳輸輸出數據信號到連接另一個交換開關的通信線路上。一個4×4 的交換開關如圖1。其中內部交叉開關用來同時建立輸入和輸出間的連接。每個交叉點可在程序控制下接通或斷開。多個開關和鏈路常按選擇的拓?fù)浣Y(jié)構，建成大型的交換網絡。
　　一個二元開關對應一個 2×2 開關模塊，每一個輸入可連接到任意輸出端口，但只允許一對一或一對多的映射，不允許多對一的映射，因?yàn)檫@將發生輸出沖突。網絡設計終要?dú)w結到交換開關的設計和如何將交換開關連接起來。交換開關的度、內部的選路機制和內部的緩沖策略決定了能支持什么樣的網絡拓?fù)浜瓦x路算法。前面描述了交換開關的基本原理，現在我們通過一個具體的實例來仔細的看一下交換開關的設計。

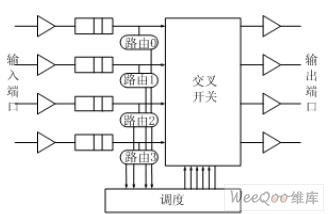

　　圖 1 交換開關圖

　　2.2 ×pipes 交換開關結構

　　本文采用一種×pipes 交換開關結構?！羛ipes 交換開關（圖2）具有輸出緩沖；每個輸出有可重構深度的FIFOs，輸入是單獨的寄存器。數組寬度可以任意設定。輸入輸出的數量也是一個參數；中心交叉網絡提供完全互連。每一個輸出有一個仲裁來處理連接問題。因?yàn)椤羛ipes 進行資源布線，所以開關本身不包括布線查找表。采用×pipes 是為了提供高運行和可靠的通信。開關的作用是通過一個抽象定義或動態選擇的路徑將進入網絡的數組傳輸?shù)剿麄兊哪康牡?。開關將數組從一個輸入節點傳輸?shù)揭粋€(gè)或多個輸出節點。開關設計通常以功耗和運行折衷為特征：功耗大的開關存儲器資源可以用于支持高速運行的片上通訊。開關設計可以包括輸出和輸入緩沖或僅一種類型的緩沖。輸入排隊使用較少的緩沖但是必須有隊首塊。虛擬輸出排隊有更高的運行效率，但是需要更多的緩沖。網絡流程控制（或布線模式）專門說明開關中緩沖資源數量的限制。

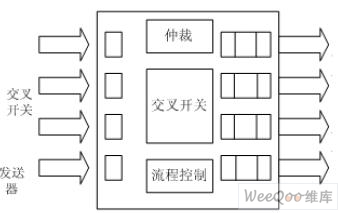

　　圖2 4×4 ×pipes 交換開關網絡

　　1） 端口

　　交換開關的引腳數目是輸入和輸出端口的總數乘以通道寬度。相對于芯片面積來說，芯片周長增長緩慢，因此交換開關引腳數目受到限制。高速串行連接使用少的引腳，并且消除了在通道的不同位線之間歪斜的問題。但其主要缺點是，時鐘和所有的控制信息都必須在串行位流的幀內進行編碼。使用并行連接，需要有一根線專門用來傳遞時鐘信號。另外，流量控制可以通過另外一根提供準備/確認握手信號的線來實現。

　　2） 內部數據路徑

　　數據路徑是輸入端口和輸出端口之間的通路，雖然它可以用許多方法來實現，但通常是指內部的（縱橫）交叉開關。在一個非阻塞交叉開關中，每一個輸入端口能以任何置換次序連向一個獨立的輸出端口。如圖3a 所示，從邏輯上來說，一個n×n 交換開關無非是一個與每個目標相關的n-路多路復用器。依賴于底層技術，多路復用器可以用不同的方法來實現。

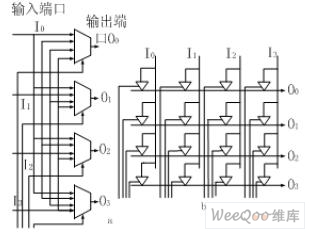

　　圖 3 交叉開關的實現： a 多路復用器實現，b 三態驅動器構成的網絡

　　例如，采用VLSI 技術，典型的實現是采用如圖3b 所示的三態驅動電路形成單個總線。在這種情況下，對于每個輸出端口，控制通路提供n 個使能點。

　　圖4 輸入端緩沖的交叉開關

　　3） 通道緩沖區

　　交換開關中緩沖區的組織對性能影響很大。傳統的路由器和交換開關設計，常常在交換開關組織外設置很大的SRAM 或DRAM，但在VLSI 設計中，緩沖區在交叉開關內部，在數據通路和控制部分一樣占據硅片。緩沖區設置有四種基本選擇：不設置緩沖區、在輸入端設置緩沖區、在輸出端設置緩沖區和設置一個集中的共享緩沖池。

　　a 輸入緩沖區：一種方法是在每個輸入端口提供獨立的FIFO 緩沖區，如圖5 所示。每個緩沖區在一個時鐘周期內接收一個節片，并向輸出端口發送一個節片。這樣一來，交換開關的內部帶寬就能很容易匹配進來的數據流。交換開關的操作相對簡單，它監控每一個輸入FIFO 對列的頭，計算出每個要去的輸出端口，然后調度相應信包通過交叉開關。選路邏輯與每個輸入端口相關，用來決定想要去的輸出端口。如果是算數選路，每個輸入端口需要一個算數單元；如果是查表找路，每個輸入端口需要一個選路表；如果是切通選路，選路邏輯不需要每個時鐘周期都作出決定，只需要對每個信包做決定即可。實際上，選路邏輯是個有限狀態機，在信包的邊界作出新的路由決定前，將同一個信包的所有數據片送到同一個輸出通道。

　　然而這種簡單的輸入端緩沖方法會形成一個“排頭”阻塞問題。例如，如果兩個輸入端口都有信包要傳到同一個輸出端口，其中一個將會被調度輸出，另一個將會被阻塞?？墒牵诒蛔枞男虐竺娴男虐?，可能是要傳到一個沒有被使用的輸出端口，但是它卻不能被傳輸。“排頭”阻塞對通道利用率會有很大影響。

　　b 輸出緩沖：需要對交換開關做的基本改進是解決在每個輸入端口有多個信包等待傳到輸出端口的情況。一種方法是擴展輸入FIFO 隊列，為每個輸出端口設置獨立的緩沖區，這樣一來，信包在到達時就按目的端口排序了。假如輸入端口通信流穩定的話，輸出端能100%驅動。盡管這種設計有很大好處，但是代價很高，需要額外的緩沖區和復雜的內部連接，并且需要一個排序階段和更寬的多路復用器。這些可能會導致交換開關的時鐘周期變長，或者增加了選路延遲。緩沖區是與輸入端口還是與輸出端口相關，完全是一個視角問題。如果看做是輸出端口緩沖區，主要特點是在一個時鐘周期內，每個輸出端口有足夠的內部帶寬來從每個輸入端口接收一個信包。這些也能夠用一個單個的輸出FIFO 來實現，只不過它要求隊列的內部時鐘速率要比輸入端口的時鐘速率快n 倍。

　　c 共享池：使用共享池，每個輸入端口都將數據放到一個集中的內存中，每個輸出端口從那里讀數據。這種方法不會出現“排頭”阻塞問題，因?yàn)橹灰锌臻g，每個輸入輸出端口都能像共享池寫數據，而不管是傳到哪個輸出端口。這種方法的一個問題是如何將n 個輸入端口的帶寬匹配n 個輸出端口的帶寬。一種方法是使連到共享池的內部數據通路的寬度是鏈路的2n 倍，每個輸入端口在寫入共享池之前緩存2n 節片，每個輸出端口取得2n 節片。共享池通常采用SRAM。

　　d 虛擬通道緩沖：虛擬通道提供了另一種組織交換開關內部緩沖區的方法。為了支持虛擬通道，通過鏈路的數據流在到達輸入端口時被分解后放到獨立的通道緩沖區中。在通過交叉開關之前或者之后，被重新合并后進入輸出端口。如果一個虛擬通道被阻塞，則其他的虛擬通道還能繼續通向輸出端口。盡管有可能所有的虛擬通道都選路到同一個輸出端口，但是期望的輸出端口覆蓋率會好很多。

　　4）輸出調度

　　在交換開關設計中還有一個主要的部分是調度算法，它決定在每個時鐘周期選擇要傳輸?shù)男虐?。解決輸出調度問題也有多種方法。一種簡單的方法是將調度問題看作是n 個仲裁問題，每個輸出端口一個。每個輸入緩沖區都有請求線連向每個輸出端口，且每個輸出端口有一根授予線連到輸入緩沖區。選路邏輯計算出欲發送到的輸出端口，并置位跟選定的輸出端口相連的請求線。輸出端口調度邏輯在這些請求之間進行仲裁，選出一個并置位相應的授予信號線。然后，選中的輸入緩沖邏輯就開始傳輸它的信包。

　　另一個設計問題是選擇什么樣的仲裁算法，有多種方法可供選擇，包括靜態優先權、隨機法、輪轉法和老優先權法。每種方法都有不同的性能特征和實現復雜度。靜態優先權法實現簡單，只需要用一個簡單的優先權編碼器，然而在一個很大的網絡里，可能會造成不確定的延遲。一般來說，給每個輸入端口提供公平服務的調度算法性能會更好。輪轉法需要一個額外的位，在每個時鐘周期改變優先級的次序。老優先法雖然與隨機法有同樣的平均延遲，但延遲變化比隨機法要小一些。我們采用的一種實現老優先法的辦法是，在每個輸出端口上設置一個輸入端口號控制FIFO 隊列。當一個輸入緩沖區請求獲得一個輸出端口進行傳輸時，就將一個請求放入輸入控制FIFO 隊列中，在FIFO 隊列中老的請求被授予輸出端口。

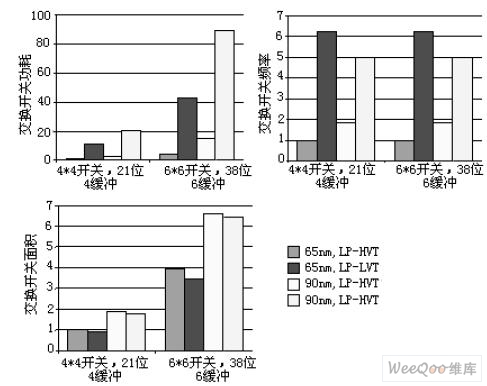

　　圖 5 ×pipes 開關在不同技術庫中的分析

　　我們分別將×pipes 交換開關在4 個不同的庫中進行不同的功耗/運行折衷（LP-LVT 和LP-HVT）分析，兩個用65 納米工藝，另兩個用90 納米工藝。在分析中，開關被充分的布局和路由，而且增加了一個時鐘樹。

　　從結果（圖 5）中可以看出，65 納米庫提供了更大的改進空間。事實上我們發現采用65 納米庫，功耗降低了50%，面積節省了40%~50%。同樣重要的是，在相同的技術節點處兩種不同庫中所得出的結果有很大的不同。在65 納米中，LP-HVT 庫比LP-LVT 庫有更少的功耗。而且，我們的結果表明和90 納米庫相比其操作空間增加了。例如，通過觀察可行的時鐘頻率，LP-HVT65 納米庫可以達到的頻率比90 納米低50%，但是LP-LVT65 納米庫實際上比90 納米庫快25%。這一趨勢說明在新的技術節點中設計者可以有新的自由度。

　　3 結論

　　目前的應用和技術趨勢推動了從總線結構向片上網絡的轉變。片上網絡不僅用于解決物理設計的難題，而且提高了帶寬需求。然而，片上網絡的設計性能和折衷在100 納米以下的研究比較少。本文分析了片上網絡的一個重要組成部分——交換開關?！羛ipes 是一個軟模塊庫，我們將其運用于交換開關的設計。并且將其在65 納米和90 納米兩種前提下進行綜合分析，實驗證明，65 納米技術下的交換開關的性能更好，更適于目前低功耗的設計趨勢。

　　本文作者創新點：提出了一種新的交換開關結構，并將其在65 納米及90 納米庫中進行綜合分析，得出雖然65 納米工藝有一定的缺點但總體而言還是有很大的研究?jī)r(jià)值和空間。
