摘要：針對磁盤及磁盤陣列無法適應沖擊、振動等惡劣環境下的高速海量數據存儲的需要，選用高密度FLASH 卡——SanDisk 的Ultra II CompactFlash（CF）卡組成陣列，采用Altera公司的軟核嵌入式處理器Nios，應用SOPC 技術由單一可編程邏輯器件（FPGA）取代“處理器+FPGA”的系統結構，就擴展容量、提高存儲速度等關鍵技術進行研究，提出解決措施，并給出系統實現方案。

　　1 引言

　　星載CCD 相機成像系統中，迫切需要一種容量大、存取速率高、體積小、重量輕、耗電省、可靠性高的數據存儲設備。早期星上海量數據存儲主要使用磁帶機，直至八十年代末和九十年代初各航天大國才開始研究使用磁盤、磁光盤和固態記錄器。磁盤和磁光盤比磁帶機使用靈活方便，可以以文件方式隨機存取，記錄密度也比較高，曾一度為許多航天大國所注意，但是由于其與磁帶機一樣有高速轉動部件，影響可靠性。隨著電子技術的發展，半導體存儲器密度的提高，以DRAM、FLASH 為存儲介質的固態存儲器，其存儲密度高、無轉動部件、可靠性高、體積小、重量輕，較早期的磁記錄設備更適于應用在航空航天領域，因而逐漸成為空間飛行器的數據存儲的主流方案。

　　由于 DRAM 需要復雜的刷新電路，功耗大，掉電數據丟失，不是選擇。FLASH具有容量密度高、存儲非易失性、功耗小等優勢特點，適合空間應用，鑒于FLASH 的寫入速度慢、存在無效塊和位差錯等問題，本文選用對此已有較好解決措施的高密度FLASH卡——SanDisk 的Ultra II CompactFlash（簡稱CF 卡）卡作為存儲體，組成陣列，采用Altera公司的軟核嵌入式處理器Nios，應用SOPC 技術由單一可編程邏輯器件（FPGA）取代“處理器+FPGA”的系統結構，針對擴展容量、提高存儲速度等關鍵技術進行研究，提出解決措施，并給出系統實現方案。

　　2 CF卡的工作原理及其構成大容量存儲器的關鍵問題

　　SanDisk Ultra II CompactFlash 卡（簡稱CF 卡）是SanDisk 公司生產的一種高速閃存卡，完全符合CFA 標準，其內部結構如圖1 所示。SanDisk CF 卡包括兩個基本組成部分：片內的芯片控制器和片內的存儲模塊，片內的存儲模塊以NAND FLASH Memory（閃爍存儲器）為載體存儲數字信息，片內的芯片控制器管理與主機的接口協議、數據存儲、糾錯、故障處理及診斷、電源管理和時鐘控制。SanDisk CF 卡對外ATA 的接口，采用了有效的數據保護及糾錯編碼技術，對無效塊進行了映射，并采用動態Wear-Leveling 算法，解決了NAND FLASH 存在的位差錯、壞塊、磨損均勻化等問題。SanDisk Ultra II CF 卡連續寫入速度為9MB/s；，連續讀速度為11.5MB/s；數據總線為8 位、16 位可選；容量為4Gbytes。

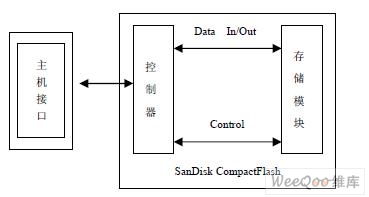

　　圖1 SanDisk CF 卡內部框圖

　　2.1 擴展容量

　　CF 卡的單卡容量為4GB，為實現海量數據存儲必須擴展容量。對于如何構成超大容量數據存儲系統并對其進行有效管理，采用模塊化處理，將整個存儲區間分成若干個獨立的存儲模塊，每個可以自行管理。如對于實現64GB 的存儲系統，可以采用16 塊CF 卡組成陣列構成系統存儲區，每4 塊組成一個存儲模塊，使用同一地址，可以自行管理存儲、糾錯、容錯、壞塊映射、磨損均勻化等，四個存儲模塊組成系統存儲區間。

　　2.2 提高存儲速度

　　SanDisk Ultra II CF 卡的連續寫入速度為9MB/s，這樣的寫入速度對于要求高速的應用場合來講是難以滿足的，因此必須采取一定的技術措施。

　　2.2.1 并行總線技術

　　并行總線技術亦稱拓寬總線技術，即通過拓寬數據總線的寬度實現數據宏觀上的并行操作。比如，由四塊8 位數據總線的CF 卡組成一個32 位寬的存儲模塊，它們共用相同的控制信號，包括片選信號、讀寫信號、地址信號等。存儲模塊總是被看作一個整體而進行相同的操作，只是數據加載的時候是不同的數據。這樣，數據量將是使用一塊CF 卡時的4倍，所以理論上速度也將是非并行時的4 倍。

　　2.2.2 并行分路技術

　　時分多路復用通信，是指各路信號在同一信道上占有不同時間間隙進行通信，具體說，就是把時間分成一些均勻的時間間隙，將各路信號的傳輸時間分配在不同的時間間隙，以達到互相分開，互不干擾的目的。借鑒時分多路復用通信技術，可以將輸入存儲系統的高速數據流看作是以傳輸一個字所需的時間為一個時間片，不同的時間片傳輸不同數據的時分多路數據復用。存儲操作時可以將輸入的數據流以時間片為單位進行分路，每一個時間片上的數據字分至各路接口邏輯，由各路接口邏輯將數據字沿時間軸擴展，達到對CF 卡進行寫操作的時序要求。并行分路原理見圖2 所示，可以看出在每個時間片上各路都在并行存儲，所以在每路存儲一個字所需時間小于4 個時間片的情況下，分4 路并行分路存儲可以實現的速度是每路存儲速度的4 倍。

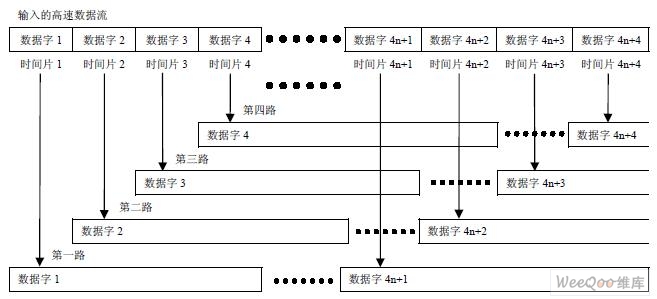

　　圖2 并行分路原理圖

　　2.3 控制模塊的實現

　　通常存儲系統的控制模塊采用“處理器+FPGA”的系統結構，此結構中處理器與FPGA之間通過電路板上的連線聯接，不僅影響可靠性，而且處理器與FPGA 之間的傳輸速度受到很大的限制。本文采用Altera 公司的軟核嵌入式處理器Nios，與其它控制邏輯和接口邏輯一起集成于一片高速FPGA 中，這樣不僅提高了系統的可靠性和集成性，而且處理器與其它邏輯之間通過內部互連邏輯聯接，傳輸速度大大提高。

　　3 SOPC 技術及Nios 處理器簡介

　　SOPC（System On Programmable Chip）即可編程的片上系統，或者說是基于大規模FPGA 的單片系統。SOPC 技術的目標就是試圖將盡可能大而完整的電子系統，包括嵌入式處理器系統、接口系統、硬件協處理器或加速器系統、DSP 系統、數字通信系統、存儲電路以及普通數字系統等，在單一FPGA 中實現，具有設計靈活、可裁減、可擴充、可升級、并具備軟硬件在系統可編程的功能，使得所設計的電路系統在其規模、可靠性、體積、功耗、功能、性能指標、上市周期、開發成本、產品維護及其硬件升級等多方面實現化。

　　Nios 嵌入式處理器是FPGA 生產廠商Altera 推出的軟核CPU，是一種面向用戶的，可以靈活定制的通用RISC（精簡指令集架構）嵌入式CPU。Nios 以軟核的方式提供給用戶，并專為在Altera 的FPGA 上實現作了優化，用于SOPC 集成，在FPGA 上實現。Nios處理器采用16 位指令集，16/32 位數據通道，5 級流水線技術，平均一個時鐘周期處理一條指令，性能高達50MIPS。

　　4 基于SOPC 高密度固態存儲系統實現方案

　　4.1 系統目標

　　實現存儲速度 60MB/s；

　　實現存儲容量 32GB；

　　實現數據回放；

　　4.2 系統組成

　　根據系統目標要求，結合關鍵技術的解決方案，系統由控制模塊和存儲區兩部分組成，系統組成如圖3 所示。

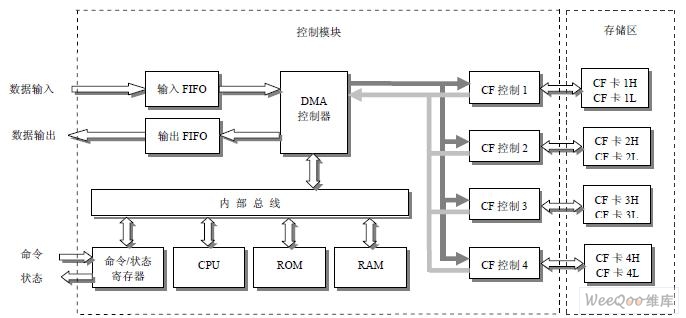

　　圖3 系統組成框圖

　　存儲區

　　存儲區由四個存儲模塊組成，每個存儲模塊由兩塊 CF 卡組成。CF 卡選用16 位數據總線，兩塊卡并行接在存儲模塊32 位數據總線的高16 位和低16 位上，共用相同的地址和控制信號。因兩塊卡并行存取，每個存儲模塊的寫入速度可實現18MB/s。存儲區容量為32GB。

　　控制模塊

　　控制模塊主要由兩部分組成。部分為接口部分，與系統外部的接口——輸入FIFO、輸出FIFO、命令/狀態寄存器，其功能是完成外部數據的接收和發送、接收外部命令以及向外部發送狀態參數；與存儲區的接口——CF控制1…CF控制4，其功能是完成對各路存儲模塊的讀寫操作。第二部分為控制部分，其功能是初始化存儲區及接口部分、向各存儲模塊發送各種命令及發送和接收數據。CPU是整個系統的,負責協調控制各個模塊的工作。在系統啟動以后,CPU的主要工作有：系統初始化；對數據進行編碼變換處理；將數據寫入CF卡。系統初始化工作主要進行通用寄存器設置、定時器設置、中斷設置、CF 卡初始化。CPU對外部數據按一定格式進行編碼,編碼后的數據暫存于外部RAM 中的緩沖區中。CPU 在主程序中循環查詢緩沖區數據長度,當數據量大于等于512bytes 時,就將512bytes 的數據寫入CF 卡的一個扇區(512bytes/ Sector) 。

　　4.3 系統工作原理

　　存儲過程：

　　系統完成初始化，各存儲模塊完成自檢后處于待命狀態。CPU 接到外部的存儲命令后，向各存儲模塊發出寫命令，并給出存儲地址，通知DMA 控制器準備存儲。外部輸入的高速數據進入輸入FIFO 緩存，并將數據由8 位轉換成32 位，實現降速，由輸入的60MHz降至15MHz。DMA 控制器在各存儲模塊準備好接收數據后，將經緩存的數據以字為單位順序分配給CF 控制1…CF 控制4，由各路CF 控制實現對各路存儲模塊的寫操作，從而實現四路并行同時存儲，每路存儲模塊可實現18MB/s（4.5MHz）的存儲，四路并行同時存儲可實現72MB/s，對于60MB/s 的輸入數據可以實現存儲功能。

　　回放過程：

　　CPU 接到外部的回放命令后，查找地址索引表，向各存儲模塊發出讀命令，并給出地址，通知DMA 控制器準備回放。DMA 控制器在各存儲模塊準備好后，按存儲的順序依次向CF 控制1…CF 控制4 加載讀控制信號，由各路CF 控制實現對各路存儲模塊的讀操作，DMA 控制器依次從各路CF 控制的讀數據線上取出數據，合路輸出給輸出FIFO，由輸出FIFO 將數據由32 位轉換為8 位輸出，實現回放功能。

　　5 結束語

　　本文的創新是通過對用SanDisk Ultra II CF 卡組成陣列構成存儲系統的關鍵技術的研究，提出采用SOPC 技術實現存儲系統的具體方案，本方案集成度高、全固態、非易失、可靠性高，可以滿足沖擊、振動等惡劣環境下的高速海量數據存儲的需要。
