摘要：引導程序的開發是系統芯片設計的重要組成部分。針對基于8051核的某控制系統芯片的具體要求，提出了一種系統芯片引導程序的設計策略。該策略思路是：當系統上電復位后,開始執行固化在系統芯片中的引導程序，并加載存儲于片外串行接口Flash的用戶程序到片內SRAM中；加載完成后，程序無條件跳到SRAM中執行用戶程序。在分析該系統芯片組成的基礎上，重點闡述了引導程序開發面臨的問題、解決的思路、引導程序的具體實現及開發編譯環境的配置。該方案對其它系統芯片引導程序的設計具有一定的參考價值。

　　1 引言

　　隨著IC設計與制造技術的發展，芯片的設計規模越來越大，SoC已經成為主流的設計。軟硬件協同工作是SoC的一個重要特征[2]。在SoC設計軟件中，引導程序又是重要組成部分。引導程序是系統加電后運行的段軟件代碼。由于SoC的系統資源有限，為了節省成本，引導程序往往固化在片內ROM中。SoC引導程序的設計是SoC設計過程的難點之一，SoC的用戶程序能否正確加載和其運行環境能否正確構建要取決于引導程序能否正確的工作。

　　本文結合基于8051核的某控制SoC的硬件構架，提出了一種系統芯片引導程序的設計策略，闡述了設計時應考慮的因素和解決的思路，給出了具體的設計實現和仿真結果。

　　2 系統組成

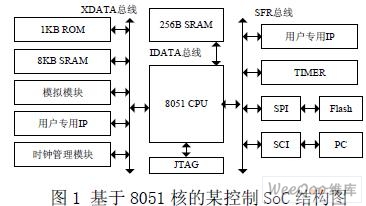

　　某控制SoC 采用8 位8051 核為。該8051 核指令和MCS-51 兼容、且提供了指令地址空間可擦寫功能。8051 核具有三種地址空間：XDATA 地址空間、IDATA 地址空間、SFR 地址空間，并對應三條總線。SoC 硬件結構如圖1 所示，包括用戶專用的IP 模塊、存儲器模塊、通用接口模塊、AD 及運放等；其中片內ROM 為1K 字節，程序和數據SRAM 為8 KB（XDATA地址空間），ROM 和SRAM 共同占用8051 CPU 的連續地址空間，片內數據SRAM 為256 B（IDATA地址空間）。

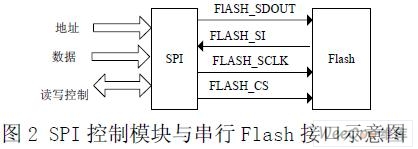

　　SPI 模塊與片外串行Flash 基于SPI 協議進行通信。SPI 模塊主要有三個寄存器：控制寄存器（SPCON），狀態寄存器（SPSTA），數據寄存器（SPDAT）。圖2 是SPI 模塊與片外Flash的接口示意圖,其中FLASH_SI 為串行數據輸入、FLASH_SDOUT 為串行數據輸出、FLASH_SCLK為串行時鐘，F(xiàn)LASH_CS 為片選（低有效）。

　　3 存在的問題

　　SoC 的加載過程如下：1）上電后，時鐘管理模塊產生片內需要的時鐘和復位信號；2）復位后，CPU 執行ROM 中的bootloader 引導程序，通過SPI 口將外部Flash 中的用戶程序加載到片內8KB SRAM 中；3）加載完成后，程序指針無條件跳轉到片內8 KBSRAM 起始地址處。

　　對于整個SoC 來說，里面的代碼包括兩個部分：引導程序（采用ROM 設計）、用戶程序（采用SRAM 設計）。SoC 的引導程序基本設計原則是在滿足系統要求的前提下，用戶在后續開發過程之中盡量不受引導程序的影響。引導程序主要的功能是進行用戶程序加載、部分硬件初始化。引導程序一旦設計好就無法修改，用戶程序是結合SoC 應用環境而隨時改變的。

　　引導程序和用戶程序都是針對8051 核而言的。在一般情況下，所有的代碼是同一個main程序下的不同模塊，二者之間有著不可分割的聯系。引導程序是確定的，用戶程序是不確定的，因此每次編譯，編譯器都會對代碼重新定位、變量重新分配、堆棧重新設置、中斷程序重新定位。另外，系統芯片的復位既可以采用外部進行冷復位，也可以采用內部看門狗（WATCHDOG）進行熱復位，二者為“或”的關系。SoC 應用系統要求Watchdog 復位時避免重新加載，因此在引導程序必須能夠記憶系統的冷熱復位情況。

　　4 引導程序設計

　　為了解決ROM 代碼的確定性和將來用戶程序不確定性的矛盾，的方法是割斷引導程序和用戶程序之間的聯系。在該控制SoC 設計中，引導程序的設計思路是：

　　1）將引導程序設計為一個獨立的主程序，但這個獨立的主程序的一條語句不是平常的程序返回語句“RET”，而是一條跳轉語句，從而在完成加載后將程序跳轉到用戶程序的首地址。用戶程序的首地址定義為SRAM 的首地址。

　　2）在引導程序中建立中斷映射表，用戶開發程序時需要將中斷入口地址重新映射，而不是采用通常8051 核的中斷入口地址。SoC 用戶程序的中斷地址由8051 核中斷地址加上ROM的地址偏移（0x400h）。

　　3）為了避免系統芯片熱復位時用戶程序重新加載，在片內256 B SRAM 中設置了兩個加載完畢的標志位。引導程序開始加載用戶程序前，首先對加載標志位進行判斷，芯片是冷復位時則進行加載，為熱復位時則直接跳到用戶空間執行用戶程序。當需要加載時，則進一步讀取Flash 中程序大小的數據，然后加載相應大小的用戶程序。

　　4）對用戶程序進行編譯、連接后，生成二進制代碼或HEX 文件，進一步統計出用戶程序的大小。片外Flash 中存儲的是用戶程序和其它數據，我們定義Flash 第零頁的第零及個數據存放用戶程序大小的數值，其中高位放在第零地址。在隨后的地址內按順序存放用戶程序數據。

　　因此，引導程序須完成的主要功能如下：

　　1）建立中斷向量表：SoC 在加電復位后，程序0 地址開始執行。當中斷發生時，必須無條件跳轉到用戶中斷程序空間。

　　2）初始化部分硬件環境并加載用戶程序：SoC 啟動后要從片外Flash 加載程序，因此必須對SPI 模塊進行初始化；初始化結束后按照約定的協議格式進行程序加載。

　　3）記憶冷熱復位:判斷冷熱復位；當熱復位時不進行程序加載。

　　Bootloader 的主要代碼實現如下（采用SDCC 編譯器進行編譯）：

　　/*中斷向量表，用于處理異常情況。在異常向量處放置無條件跳轉指令，使程序進入相

　　應的異常處理過程*/

　　void isr0 (void) interrupt 0 using 0 _naked

　　{_asm

　　LJMP 0x0403

　　_endasm;}

　　void isr1 (void) interrupt 1 using 0 _naked

　　{ _asm

　　LJMP 0x040B

　　_endasm;}

　　……

　　void main(void)

　　{xdata uchar *data xcode;

　　……

　　/*定義冷熱復位標志位，并固定其地址空間*/

　　idata at 0xff unsigned char reset_flag;

　　idata at 0xfe unsigned char reset_flag2;

　　/*初始化SPI 模塊*/

　　SPCON=0x72;

　　/*冷熱復位判斷*/

　　if((reset_flag!=0x83)&&(reset_flag2!=0xeb))

　　{ /*讀取用戶程序大小的數據*/

　　……

　　/*程序加載*/

　　for(i = 0x400;i<= size.psize;i=i+1 )

　　{ SPDAT = 0;

　　while((SPSTA&0x80)==0);

　　xcode = (xdata uchar *data)(i);

　　*xcode = SPDAT; }

　　…… }

　　/*置加載成功標志*/

　　reset_flag = 0x83 ;

　　reset_flag2 = 0xeb

　　/*跳轉到用戶程序空間*/

　　_asm

　　LJMP 0x0400

　　_endasm; }

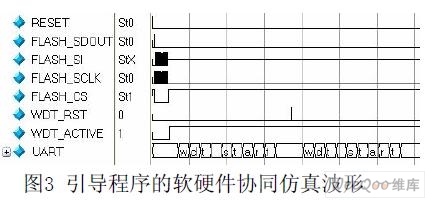

　　圖3 是引導程序的軟硬件協同仿真波形（采用Modelsim 軟件）。其中用戶程序功能是：先通過UART 發送程序執行標志（“wdt start”），接著使能看門狗（啟動熱復位），然后等待系統重新啟動。仿真波形顯示，用戶程序被系統上電復位后，引導程序首先將執行對片外用戶程序的加載(片選信號FLASH_CS 將被拉低，F(xiàn)LASH_SI 引腳出現串行數據，F(xiàn)LASH_SCLK出現時鐘)；接著開始執行用戶程序，并通過UART 口輸出了程序執行標志（“wdt start”），并使能了WATCHDOG（WDT_ACTIVE 有效）；然后芯片被WATCHDOG 進行了熱復位（WDT_RST 出現有效復位脈沖），但熱復位過程并沒有啟動用戶程序加載過程。仿真結果表明，引導程序能夠從片外串口Flash 中進行程序加載，并能夠記憶冷熱復位。

　　5 開發環境設置

　　為了使得用戶程序能否正確的運行，用戶程序編譯時必須在開發環境上做一些設置。主要是三個方面：

　　1）設置程序和數據存儲空間：用戶代碼的條指令地址為0x400。程序和數據存儲空間公用一個物理空間（地址范圍：0x400-0x23FF），用戶程序需要將其分成兩個連續的空間,低地址空間為程序存儲器,高地址空間為數據存儲器；但兩者空間范圍不能夠交叉。

　　2）中斷映射：控制SoC 芯片的中斷空間需要重新進行映射。在KEIL C51 可設置如圖4所示。

　　3）內部數據SRAM 大小空間設定：內部數據SRAM(IDATA 地址空間)為256 個，引導程序已經使用了0xFE、0xFF 兩個地址空間，所以留給用戶程序使用空間的大小為254 個。

　　6 結束語

　　SoC的引導程序是與具體的硬件環境緊密聯系在一起，針對某個SoC芯片編寫引導程序，必須了解該SoC結構、片上資源及用戶的具體要求。本文給出的引導代碼已經在基于8051核的某控制SoC得到具體實現，系統運行穩定，完全實現了設計目的。

　　本文創新點：提出一種基于8051 核SoC 的引導程序的設計方法，該方法能夠從片外串行Flash 加載程序，并解決了中斷向量重新映射、系統冷熱復位等問題。該方法對其它基于8051 核設計的SoC 中具有一定的參考價值。
