使用平衡－不平衡變壓器的4:1（l:4）的阻抗變換電
出處：oyoo 發布于：2008-09-09 14:15:42
圖1是使用FT-82-43的雙線繞法的變壓器，既所使用平衡－不平衡變壓器l:1（或者輸人輸出相反為1:1）的阻抗變換電路。這里圖是僅能在接地線路公用的電路中使用。

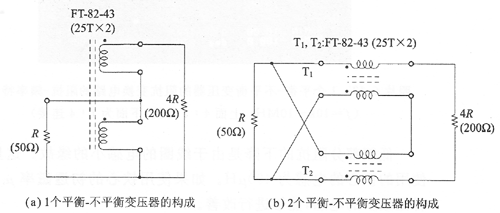

圖1 使用平衡一不平衡轉換器的1:4阻抗變換電路
圖1（b）是使用了2個相同特性的平衡一不平衡變壓器。這樣，使接地線路交流分離，所以在如圖9所示的高頻放大器的平衡輸出電路中被利用。

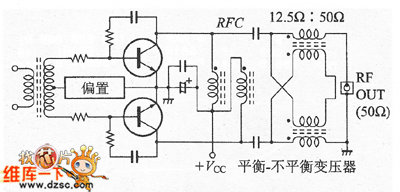

圖2 阻抗變換電路的平衡輸出電路的應用
4：1的阻抗變換電路作為輸入阻抗低的高頻功率晶體管、FET的輸人匹配電路經常被使用。
照片1是在圖1（a）的電路中，研究1:4連接（4R＝200Ω，下方的曲線）和4:1連接時的輸入阻抗－頻率特性。

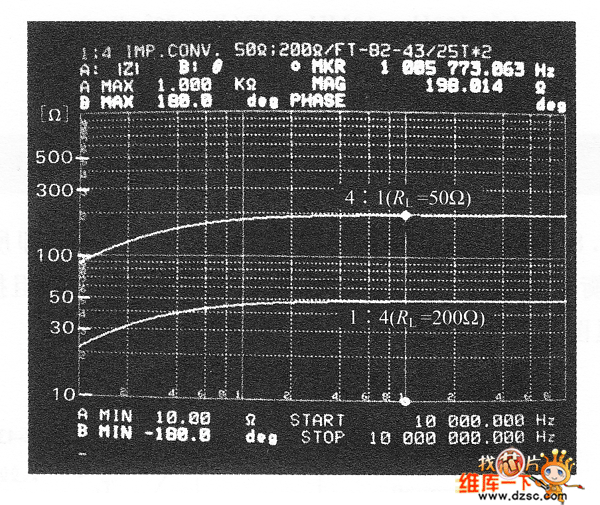

照片1 1個平衡－不平衡變壓器的阻抗變換電路的阻抗－頻率特性（F＝1Ok～lOMHz，上面4：1連接，下面為1：4連接）
低頻部分阻抗的下降是由于線圈的電感小的緣故。這里，所使用的鐵心的電感為49OμH如果使用鐵心的初透磁率ui大或者匝數多的電感，能夠進行改善。
照片2 是在圖1（b）的電路中，1：4連接（4R＝200Ω）時的曲線（下方）和4：1連接（上方）時的輸人阻抗－頻率特性。使用2個平衡一不平衡變壓器提高了成本，但低頻特性變好，接地浮動，
所以即使作為平衡－不平衡變換電路兼用也可。

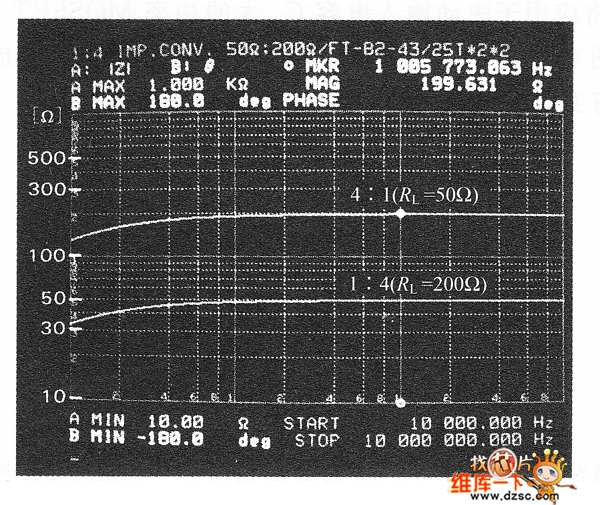

照片3 2個平衡－不平衡變壓器的阻抗變換電路的阻抗－頻率特性（F＝10k～lOMHz，上面為在4：1連接，下面為1：4連接）
