高頻用90°相位移相器
出處:DAVIDLI88 發布于:2008-09-09 14:32:39
相位移相器是指振幅一定,僅相位移動90°的電路。在低頻電路中,OP放大器和電阻、電容的組合使用居多。達到數MHz時利用高速寬帶的OP放大器能較簡單地實現,但高頻時不用。
高頻時的相位移相器,如圖1所示的中間抽頭的LC方式較好。相位移相器用的線圈L,當耦合系數為1,即不是緊耦合時不能順利動作。要達到此目的,雙線繞線鐵心適合。

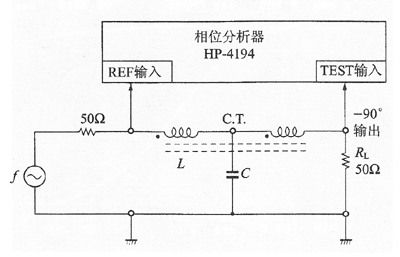

圖1 使用LC的90°相位移相器的構成
還有,要正確地調整-90°的相位,必需使電感器的值可變。
常數的計算如下所示。首先,需要輸入頻率f和電路阻抗Zo。此值確定后,就可通過下式進行計算:

這里,使用雙孔形鐵心Q5B-7.5×7(TDK,照片6.17)進行實驗。在此雙孔形鐵心上纏繞8匝雙繞線,則串聯連接時的電感L約48μH。從此值反算頻率f為:

下面進行330kHz用的90°相位移相的實驗。此時的電容為

取兩個0,01μF的電容并聯連接。

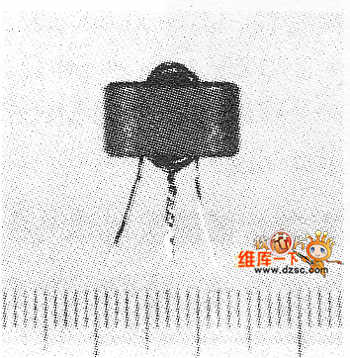

照片1 實驗中使用的眼鏡鐵心[Q5B-7.5×7,8匝雙線繞法,TDK公司]
照片2是L=48μH、C=0.02μF時的輸入頻率一相位特性??梢源_認在F=327.3kHz處有90°相位延遲。為確保所希望的頻率處的特性,準各線圈L和電容C都可變,來進行正確的90°相位移相。

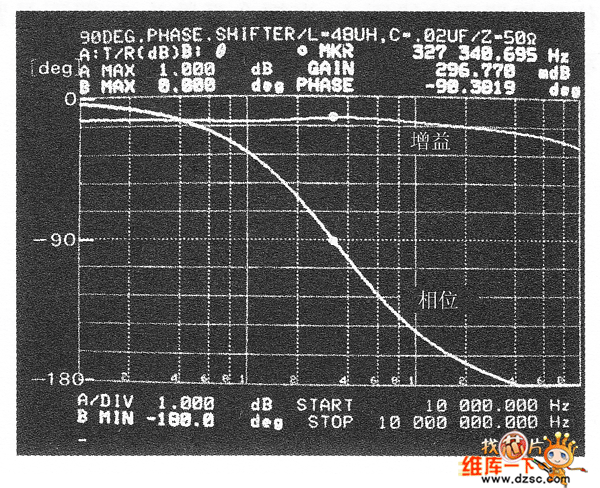

照片2 f=330kHz相位移相的特性(L=48μH,c=0.02μF,ZO=50Ω,f=10k~lOMHz)
還有,為實驗高頻處的90°相位移相,這次使用阿密頓公司的T25-6(黃色)環形鐵心(照片6.19)。在此鐵心上纏繞8匝雙繞線,則電感L約0.69μH。反算求得電容C和頻率f分別為:
f≈23MHz
C≈27OpF
照片3 實驗中使用的環形鐵用此構成進行的實驗如照片20。由此確認,既使在f=23MHz處也能進行很好的移相。

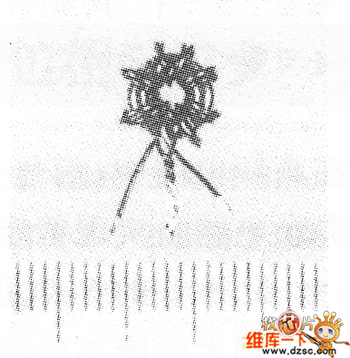

照片3實驗中使用的環形鐵心[T-25-6,8匝雙線繞法,阿密頓公司]

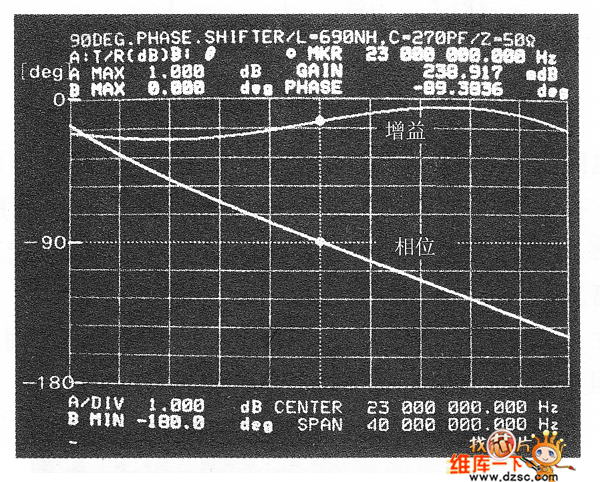

照片4 f=23MHz相位移位器的相位特性(L=0 69μH,C=270pF,ZO=50Ω.中心頻率fc=23MHz,4MHz/p.)
