由3繞線變壓器組成的平衡輸出電路

出處：荒野門士發(fā)布于：2008-09-09 11:42:57

　　由3繞線變壓器組成的平衡輸出變壓器從古至今一直被使用。圖1表示了3繞線的平衡輸出變壓器的構成。用此種繞線方法，可通過適當選擇匝數(shù)比，實現(xiàn)兼顧阻抗變換動作的變壓器。

　　另外，如果匝數(shù)比限定為1:2（阻抗比為1:4），如圖1（b）所示，將3根銅線繞在一起的3繞線變壓器很容易制作，且平衡度很好。

　　這樣的變壓器由于阻抗比為1：4，當從1次側看的值為50Ω時，終端電阻RL變?yōu)?00Ω。各個輸出和接地間有負載時，分別用100Ω作終端。

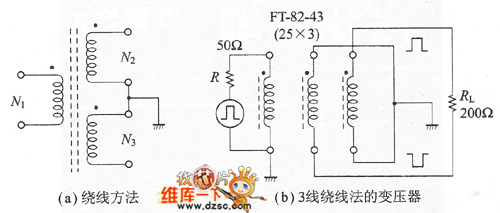

由3線繞法組成的平衡輸出電路圖

圖1 由3線繞法組成的平衡輸出電路

　　照片1是當RL＝200Ω作終端時，用高阻抗探頭觀測的特性。輸出波形的對稱性很好，沒有用平衡－不平衡變壓器時的低頻特性的不平衡性。

終端時的脈沖響應波形圖

　　照片1圖2（b）中以R_L＝200Ω為終端時的脈沖響應波形(FT-82-43，25T×3,3線繞法[f＝5MHz(VIN＝20VVp-p，R＝50Ω，2V／p．，25ns／p .)])
　　3繞線變壓器的2次側兩端為1:2的變壓器，所以能夠使輸人電壓升高（電壓增益6dB）?？蓱糜谛枰?a target="_blank">電源電壓大的輸出振幅的場合。

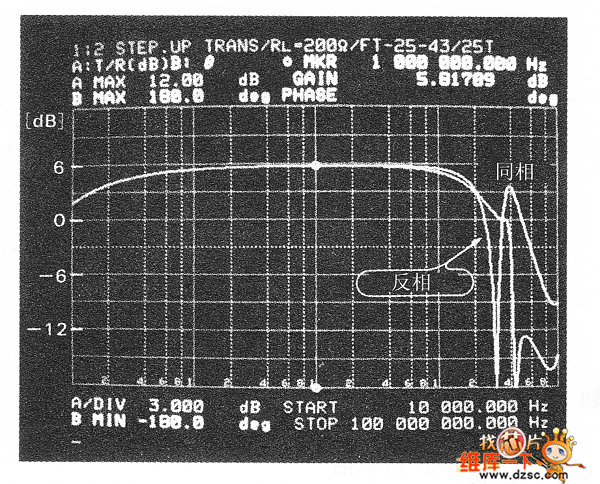

　　照片2是連接1:2升壓時的頻率特性。由于負載不平衡，所以不管哪個輸出端接地，都要注意高頻特性的變化（正常為正相，翻轉為反相連接）。

將3線繞法的變壓器連接成刃壓變壓器時的頻率特性圖
