平衡－不平衡變壓器匣用于平衡輸出變壓器
出處：chenweicn 發布于：2008-09-09 11:34:40
在高頻電路中以防止S／N劣化為目的，經常使用平衡輸出（同相、反相）電路。這種平衡輸出電路當然用半導體電路也可實現，但如果考慮輸出波形的對稱性，使用平衡-不平衡變壓器比較簡單。
圖1是將平衡＝不平衡變壓器的輸出端，分別用R/2的電阻接在終端（從1次側看為R）。這樣，得到了相位被翻轉180°的輸出，所以在高頻推挽放大器輸入電路中經常被利用。

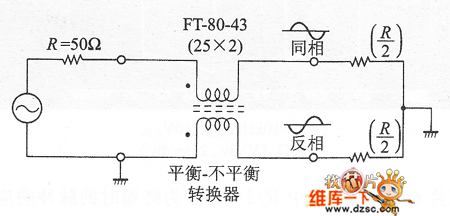

圖1 使用平衡－不平衡變壓器的寬帶平衡輸出電路
照片1是各個輸出用用R／2作終端時的輸出波形。觀察照片可知，平衡輸出的對稱性良好（頻率為f＝5MHz），但照片可知表示變化的特性情況。
照片是F＝10kHz處輸人方波脈沖時的輸出波形。在反相（翻轉）輸出側上產生下垂（波形的垂下），正常（非翻轉）輸出側
（照片上部）表示可認為低頻上升的脈沖響應。下垂是脈沖變壓器等的低頻特性變壞而產生的，由于是變壓器的電感引起，所以不可避免。

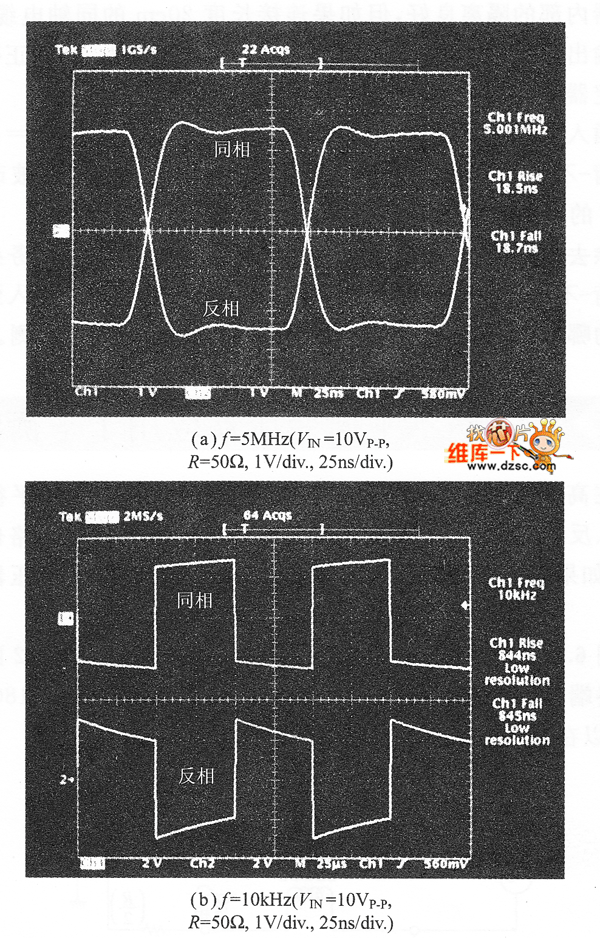

照片1 圖1中R／2＝25Ω為終端時的脈沖響應波形（FT-82-43，25TX2，雙線繞法）
這里實驗用的平衡－不平衡變壓器是作為可手持的測定用器具而制作的，如果測定其低頻特性，如照片7所示的結果。反相輸出表示了對應變壓器電感（FT-82-75，L＝1.8mH）的衰減特性。正常輸出時上升＋6dBmax，從數kHz開始特性發生變化。
照片2 圖1中以R／2＝25Ω為終端時的低頻特性（FT-82-43，25T×2，雙線繞法）（f＝100Hz～lOMHz，3dB／p.）
