共模扼流圈..平衡-不平衡變壓器的活用
出處：qjy_dali 發布于：2008-09-09 11:28:16

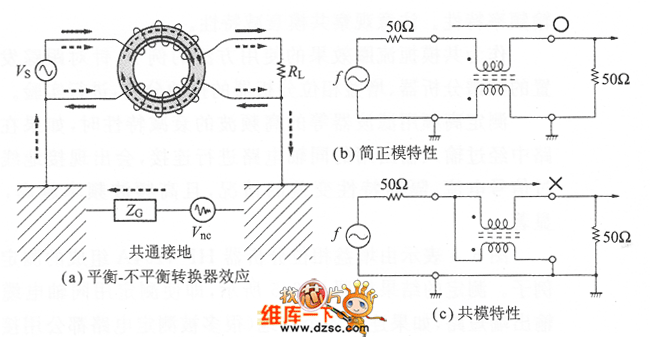

圖1 共模扼流圈=平衡－不平衡轉換器的動作
在圖中，如果由信號Vs形成的簡正模電流流過平衡－不平衡變壓器的2根繞線時，在鐵心中生成的磁通（圖中為虛線）大小相同，可相互抵消。即簡正模電流不產生磁通。不產生磁通，意味著不生成電感，信號不衰減就可向負載電阻傳播。對于信號頻率f，從直流到高頻帶都具有平坦的傳輸特性。
一方面，Vnc是共模噪聲。由共模噪聲引起的電流在圖中用虛線表示，當共模電流流過兩根繞線時，由于鐵心上產生的磁通在相同的方向上生成，因此會產生電感。即共模扼流圈對于共模噪聲會產生電感，減少噪聲電流，所以應該除去共模噪聲。

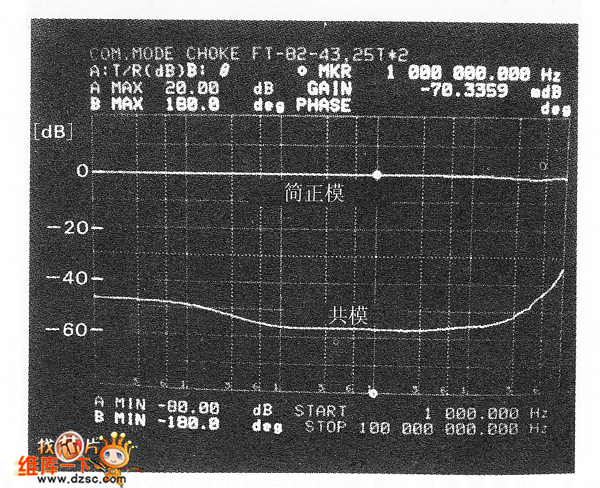

照片1 是平衡－不平衡變壓器連接成簡正模及共模時的傳輸頻率特性。注意觀察共模衰減特性。
照片1 平衡一不平衡變壓器…共模扼流圈（FT-82-43，25T×2，雙線繞法）的傳送特性（Z=50Ω，f＝1k～lOOMHz，10dB／p．
作為共模扼流圈效果的使用方法的例子，針對跟蹤發生器內置的頻譜分析器、增益相位分析器的接地分離，進行實驗。
測定高頻用濾波器等的高頻波的衰減特性時，如果在測定電路中經過輸人輸出用的同軸電路進行連接，會出現接地線路中流過信號電流，隔離特性變差的情況，且高頻波頻率越高，現象越顯著。

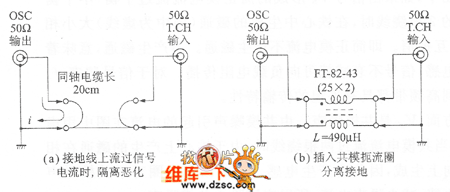

圖2表示由增益相位分析器HP-4194A組成的測定電路的例子。測定的結果如照片6.5所示，即使測定用同軸電纜的輸入輸出端短路，如果連接各個接地（很多被測定電路都公用接地），與信號電流i的頻率成比例地隔離特性也會變得惡化。所以這種接地狀態下的真正的測定變得很難。
圖2 由增益相位分析器HP-4194A測定，以改善隔離為目的，使用共模扼流圈

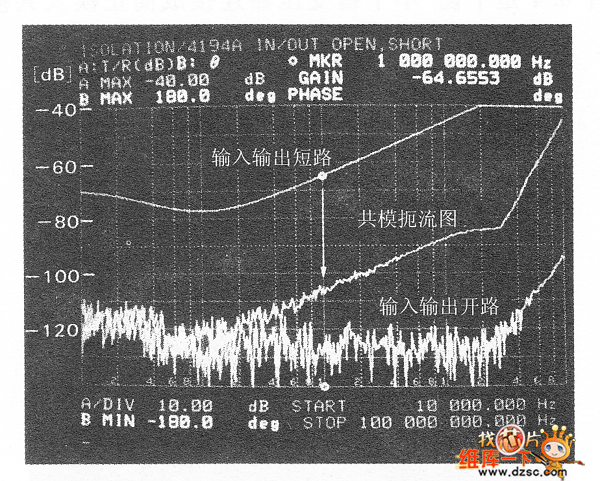

照片2 由增益相位分析器的測定電纜而引起的隔離惡化和共模扼流圈的效果（F＝lk～100MHz，10dB／p．）
因此，如圖2（b）所示，為分離輸人輸出間的接地，插入共模扼流圈（平衡一不平衡變壓器），就可使測試輸入側的泄漏減少。
此照片中輸入輸出斷開時的特性是HP-4194A的本來特性，測定器內部的隔離良好，但如果連接長度20cm的同軸電纜，即使輸入輸出短路，在f＝1MHz處，也會惡化到64dB。如果正確地制作測定器具，特性應更能被改善。
插人共模扼流圈時的曲線，是在輸人輸出間放人L＝490μH的平衡一不平衡變壓器時的特性。在f＝1MHz處，約被改善為1O5dB的隔離特性。
除去在高頻波、高速脈沖電路中重疊接地的噪聲時，務必要插人平衡一不平衡用變壓器。此平衡－不平衡變壓器無論插人到輸人輸出的哪一方，都會有效果，但一般插人到振蕩器的輸出側。
