由環形鐵心組成的1：1變壓器的動作
出處：mike_le 發布于：2008-09-09 11:20:58
初實驗選用的鐵心是阿密頓公司的FT-82-75＝（μi≈5000）和FT－82－43（μi≈850）。使用這些鐵心：； 試作環形變壓器。
圖1表爾由變壓器的匝數比決定的電抗比。雖然變壓器不能得到電力增益，但通過改變?cè)褦?shù)比，是實現電壓的升壓，降壓和阻抗變換的便利的元件。

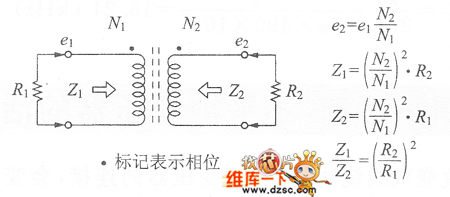

圖1 變壓器的匝數比和阻抗的關系
2次側的電壓e2，單純地由變壓器的匝數比N2／N1決定。另外，其他地方以規定電阻R1、R2為終端時的阻抗和終端阻抗及匝數比的乘積成比例。順便說一句，低頻用變壓器用××Ω：×××Ω表記．但這沒有太大意義。
匝數比為1:1的變壓器，電壓和阻抗相同，但應用時要注意1次和2次的絕緣點,晶閘管等的門觸發用脈沖變壓器等多被使用。
照片1是在FT-82-43上，繞上∮0.37的聚氨基甲酸乙酯線25T×2，雙線繞法時的增益和相位的頻率特性。在100k～10MHz跗頻率范圍內為平坦的特性。

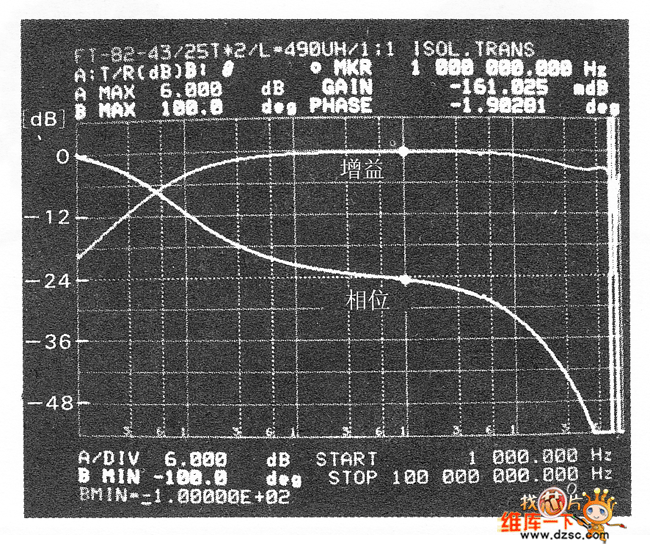

照片1 制作的1：1變壓器（FT-82-43，25T×2，雙線繞法）的頻率－相位特性（Z＝50Ω，f＝1k～l00MHz，60dB／p.，相位：20°/p．）

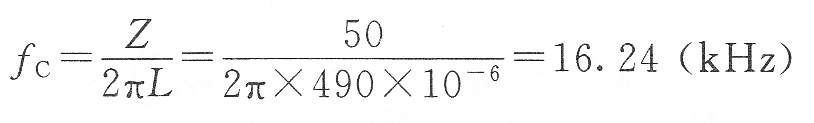

低頻特性由線圈的電感L決定，但用大電感制作時高頻特性會惡化。順便提一下，在FT-82-43的鐵心上纏繞25T可得到約490μH／＠1kHz的電感，但如果終端阻抗Z為50Ω，則此時的低頻截?cái)囝l率fc為：
