積分電路選擇薄膜電容
出處：davidli88 發布于：2008-09-09 11:11:26
由OP放大器組成的積分電路在各種各樣的裝置中被使用。即使不叫積分電路的名字，變調電路即V-F變換器，A/D變換器等電路的一部分也使用積分電路。常用的OP放大器的開環頻率特性，由于具有積分器那樣的特性(增益在－6dB/oct時下降)，所以可活用其特性。
如下圖所示使用了FET輸人OP放大器的LF356N，是無任何變化的積分電路的例子。FET輸入類型的OP放大器，輸人偏差電流小，所以可減小其作為積分器的輸人電流，即設定大的輸人電阻R。如果要得到相同的積分時間常數，則應減小積分電容C的值。大容量的電容與小容量的電容相比，性能變差，價格也高。

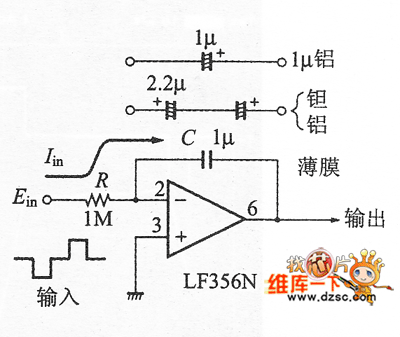

圖 由OP放大器組成的積分電路
