π形阻抗匹配電路

出處：coldra 發布于：2008-09-08 16:41:01

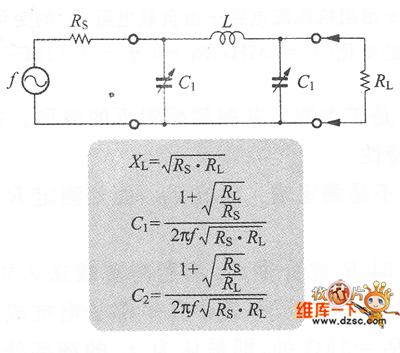

　　圖1是大家所熟知的作為高頻阻抗匹配電路的π形匹配電路。通過改變可變電容C1和C2的容量比，能夠從RS＜RL到RS＞RL進行自由匹配。另外，由于具有低通濾波器的構成，還具有除去高頻波的能力。

π形阻抗匹配電路的構成電路圖

　　圖1 π形阻抗匹配電路的構成

　　舉一個例子，如果要求fo=5MHz、RS＝50Ω、RL＝1kΩ時的各個常數，則

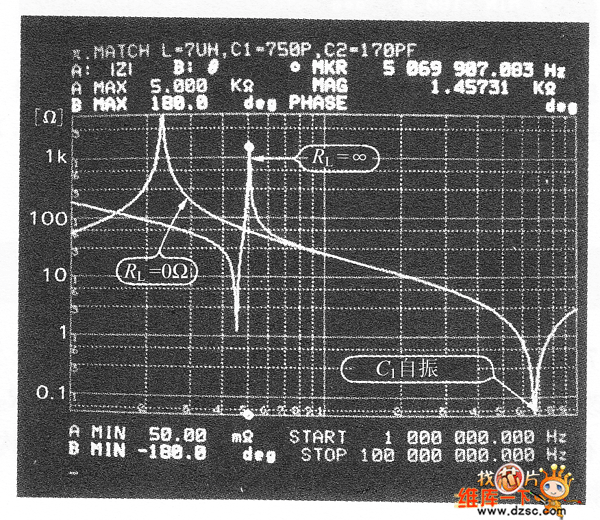

　　照片1是L＝7μH、C1＝750pF、C2＝170pF時的輸入阻抗-頻率特性。該特性在負載短路時和斷開時有很大的不同。這和先前闡述的π形濾波器相同，斷開時表示串聯共振現象，阻抗下降到1Ω左右。

π形阻抗匹配電路圖

　　照片1 π形阻抗匹配電路…由負載電阻RL的變化而引起的輸人阻抗的變化（fo＝5MHz,RL＝0及∞，f＝1M～lOOMHz）

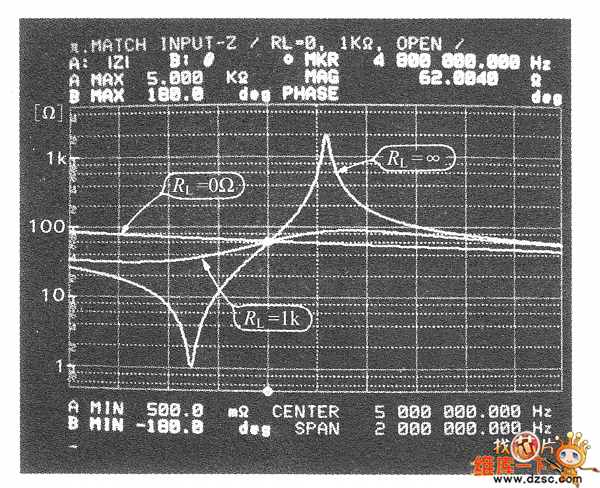

　　照片2是擴大測定共振頻率附近的波形。在RL＝1kΩ處變成寬頻帶的特性。

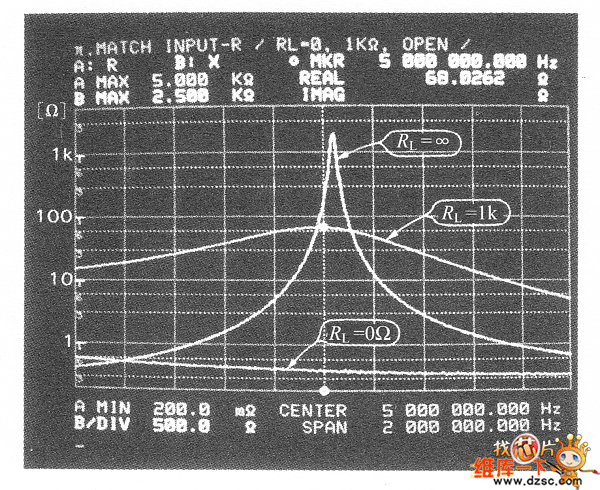

　　照片3不是測定輸人阻抗ZIN，而是測定R±jX中的阻抗R成分。
　　在RL＝∞時R成分很大，不能向負載送人電力。另外，在RL＝0時R成分在1Ω以下（z中幾乎都是電抗成分），仍然會產生不匹配。在RL＝1kΩ處，即被認為凡的頻率處，約62Ω（計算值為50Ω），即使頻率變化很大也不會產生大幅的變化。
　　π形匹配電路由于是阻抗匹配電路，所以其特征是可進行從＋jx（電感性）到一jx（電容性）的匹配。線圈L使用抽頭式可變電感器，電容C1、C2，使用空氣可變電容。

由負載電阻RL變化而引起的輸人阻抗的變化電路圖
