制作環形鐵心
出處：computer00 發布于：2008-09-08 16:51:41
在今天要求小型、輕景、薄型化的電子設備中，如果可能不使用電感器，但現實屮并不是這樣的．
相反，如果使用電感器（變壓器），卻存在很多實現了具有簡單特征的電路的例子。我們通過一邊自作環形鐵心，一邊實驗各種各樣的例子，介紹其動作的結構、特性等。

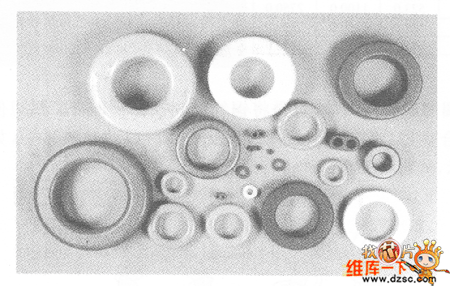

照片1 代表性的環形鐵心示例
環形鐵心繞線重要，數十匝以下的繞線數很少時的自作是很容易的，鐵心大小和材質，需考慮信號電力、通頻帶范圍進行選定 表6.1是有代表性的鐵心阿密頓公司的FT（環形鐵心）系列。
在傳輸阻抗（50Ω等〉很低的電路中、將2根銅線預先捻合再繞線為佳。
磁通應貫通全部鐵心，如圖1（b）所示，各個線圈繞成其他形式時，漏電感會變大，損失增加，

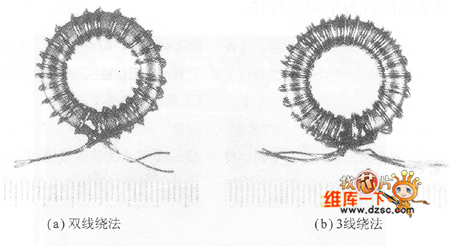

步驟上，在對應預先繞數的長度上切斷線材，而且，繞線首端用粘合劑田定后丌始，到末端將線間繞均再粘結固定。照片2表示雙線繞法和3線繞法的環形變壓器的例子。
照片2 纏繞后的環形鐵心
