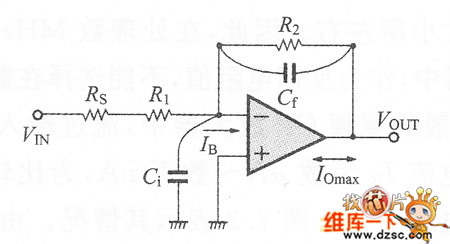

圖1 等價地表示OP放大器自身的輸人電容Ci和反饋電路的浮游電容（雜散電容）Cf，如果此電路中的Ci和Cf的電抗值與電阻R1和R2的值相比不是充分小時，則在頻率響應上會產(chǎn)生變化。

　　圖1 決定反相放大器電阻值的要素

　　OP放大器自身的輸入電容Ci會使頻率特性上引人尖峰脈沖，反饋電阻R1和并聯(lián)連接的Cf會使高頻領域的增益下降，從而使頻率特性惡化。為抑制Ci和Cf的影響，希望電阻R1和R2的值盡量低。

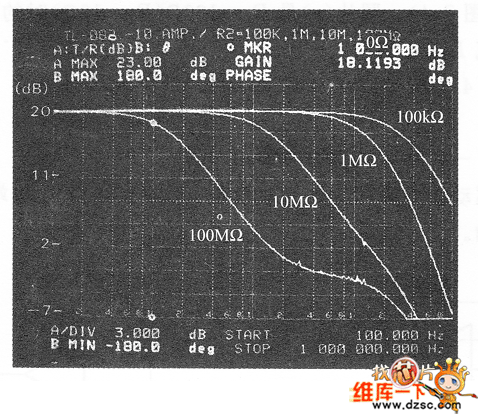

　　圖2是表示在常用的OP放大器(TL082)中，R2的值在100k、1M、10M、100MΩ變化時的頻率特性的變化。要知道R2為100MΩ時，會受到電路圖中未表示的靜電電容、浮游電容的影響。

　　圖2 隨著反饋電阻R2的值的改變，反相放大器的頻率特性的變化(f＝100Hz～1MHz，3.OdB/p)

　　當然，使用100MΩ的反饋電阻器的情況極少。此實驗中是為了讓讀者看到顯著的現(xiàn)象為目的的，學到使用高電阻時，會受到浮游電容的影響的知識。
