在OP放大器的教科書中指出反相放大電路的電壓增益A，由輸入電阻R1和反饋電阻R2的比值決定，但此說法強調(diào)信號源電阻Rs為0。所謂信號源電阻，是指送出信號側(cè)的電路所具有的電阻成分，含有短路保護電阻、配線電阻成分，信號源電阻為0的情況不多。

　　如果考慮反相放大電路中的信號源電阻Rs，則正確的增益A的計算式為

　　通常R1比信號源Rs充分大，直接由R1決定。此式中的負號表示輸入輸出間的相位(或正負極性)反相。

　　在增益為低值的設定中，R1的值取為比較高的電阻值；但要得到增益高的值時，要限制R2的值(多為數(shù)兆歐)，降低R1的值，則變成了輸入電阻低的放大器。

　　比如說，為設定增益A＝1O，取R1＝10kΩ、Rs＝1OOkΩ，此時要使增益誤差在z％以下，則信號源電阻Rs的值必須在200Ω以下。

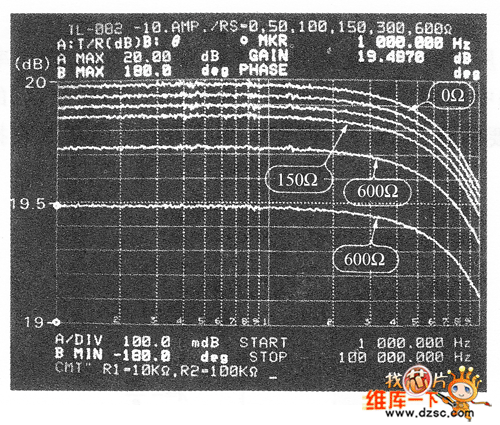

　　如下圖所示是測定R1＝10kΩ、R2＝1OOkΩ時，信號源電阻Rs從0Ω到600Ω變化時的增益偏差的例子。當Rs＝600Ω時增益下降0.5dB。

　　圖 反相放大器中信號源電阻Rs從0Ω到600Ω變化時的增益變化(f=1k～1OOkHz，0.1dB/p．)

　　從以上可知，電阻R1的值比信號源電阻值相當大時可抑制增益誤差。但是如果考慮下述的交流特性（頻率特性），也不能取太大的值。
