在電源線路中插人對稱π形濾波器
出處：wkwolf 發布于：2008-09-08 14:45:12
在以除去簡正模噪聲為目的的濾波器中，如圖1所示．會在各個線路中插人扼流線圈。通過電感L1和L2，將電路側（減少C2中流過的電流）和電源輸人進行高頻波的分離。
特別是供給電源的配線較長，而且簡正模噪聲很多時可得到良好的效果，使用電感L1和L2決定額定電流時，要注意電路的電流．
實驗中使用的電感為TDK的TSL系列（TSL1110－1O1KIRO）的lOOμH類型，額定電流為1A。

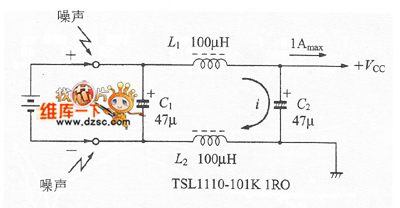

圖1 接地線路上插人扼流圈的對稱π形濾波器的構成
照片是用阻抗50Ω測定此實驗電路時的衰減特性。由此可知，在正常方式下，f＝100k～數MHz處可得到大的衰減（標識點為－58dB＠100kHz），在共模方式下，數MHz處也有40dB以上的衰減。

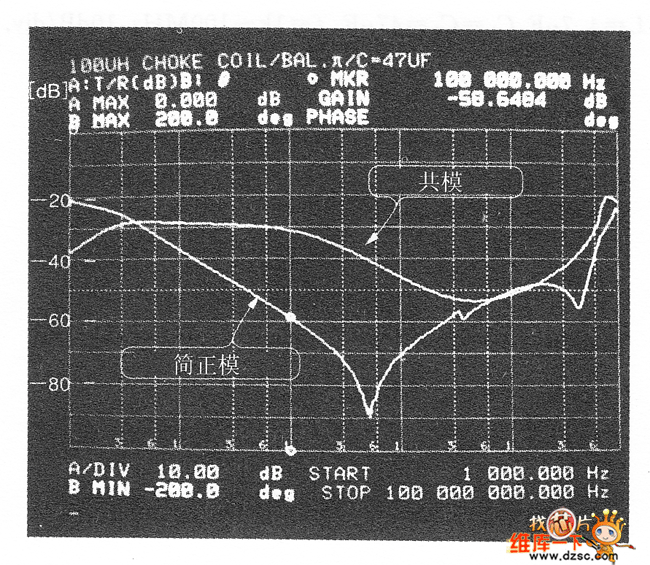

照片 圖6中扼流線圈的效應（L1＝L2＝100μH，C1＝C2＝47μF，f＝1k～100MHz，10dB／p．）
