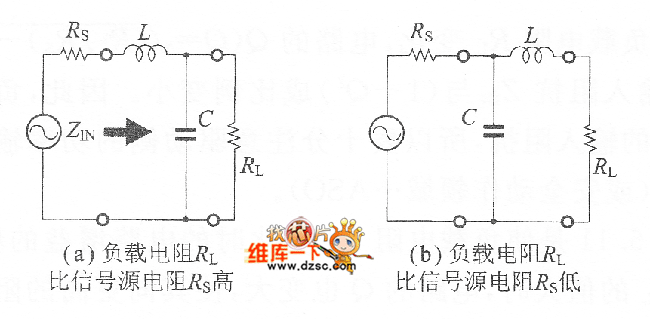

電路的Q，也能得到很大的升壓比。
　　在圖1中，f_o＝30kHz、Q＝10、RL＝5KΩ，C值為：

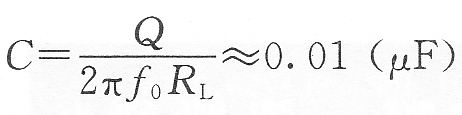

因此用于共振的電感L為：

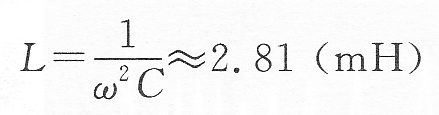

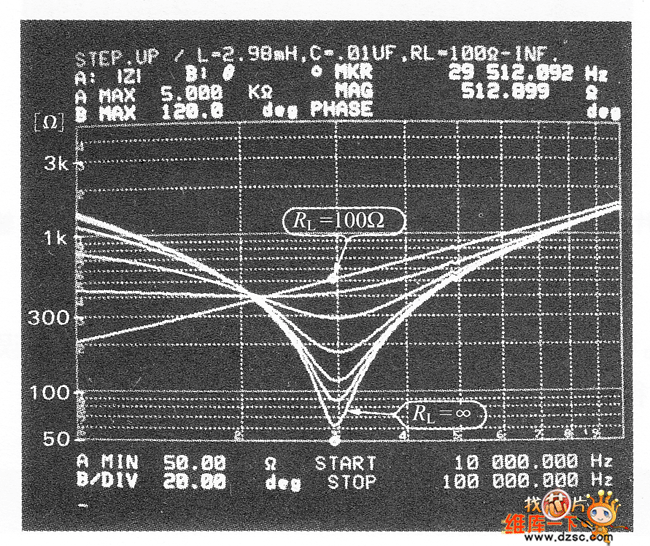

　　照片1是L＝2.98mH、C＝0.0μF時，負載電阻RL為100Ω、470Ω、1kΩ、2.2kΩ、4.7kΩ、10kΩ及斷開時的輸入阻抗特性。

　　照片1 阻抗匹配電路…由負載電阻RL變化而引起的輸人阻抗的變化（fo＝30kHz，L＝2.98mH，C＝0.01μF，RL＝100Ω～∞．F＝10k～l00kHz）
　　由于負載電阻RL變化，電路的Q（Q＝）值也變動很大，輸入阻抗ZIN與（1＋Q的二次方）成比例變小。因此，負載斷開時成為的輸人阻抗，所以要十分注意驅(qū)動側的功率輸出設各的驅(qū)動能力（或安全動作領域…ASO）。

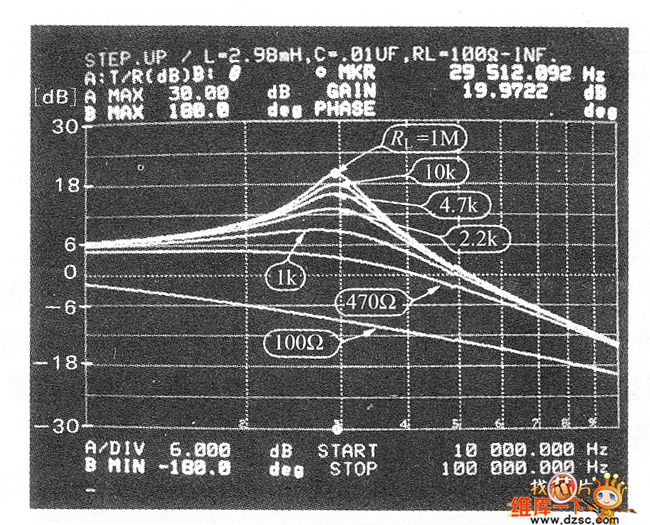

　　照片2是使負載電阻RL變化時的電路增益的頻率特性。當電阻RL的值大時，電路的Q也變大，使其向更高的阻抗升高變成可能。
　　這里所示的LC電路的計算，忽視了線圈和電容自身的Q值。
　　現(xiàn)實中的線圈因不能得到大的Q值會產(chǎn)生誤差，但由于用照片觀察特性的傾向，所以可使負載電阻RL進行適當?shù)碾A躍變化。

　　照片3 阻抗匹配電路的頻率特性（信號源非終端（＋6dB），F(xiàn)＝10k～lOOkHz，RL＝100Ω～1MΩ，6dB/p.）
