以阻止信號為目的的扼流線圈
出處:iC921 發布于:2008-09-08 14:36:13
傳感器常用于測量各種各樣的物理量,但在傳感器附近,也有無驅動電源的情況。此時,如果從傳感器來的信號是交流、高頻波,則從測量器等的主裝置上,供給信號電纜上傳感器用的直流電力。

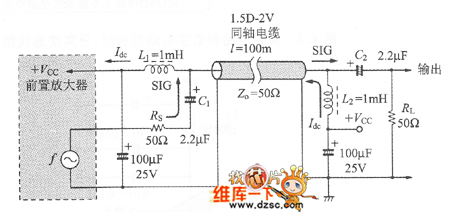

如圖4所示電路,向前面100m處的傳感器、放大器供給電路電源。在這樣的構成中,前置放大器的電源±Vcc,經過線圈L2供給同軸電纜的信號側,從前置放大器來的信號,僅AC成分與電容C2耦合。

圖4 信號線路上加載供給傳感器的電源的例子
一方面,前置放大器側用線圈L1阻止交流信號,只取出直流成分供給電路電源。
這種方式重要的是,對于傳輸線路的阻抗ZD(這里為50Ω),線圈L1、L2的阻抗要足夠高(參照照片2所示的線圈阻抗特性,在f=100kHz處約500Ω)。
照片7是zo=50Ω時的信號線路的頻率特性。這個電路常數在f=數十kHz至數MHz都可以使用。

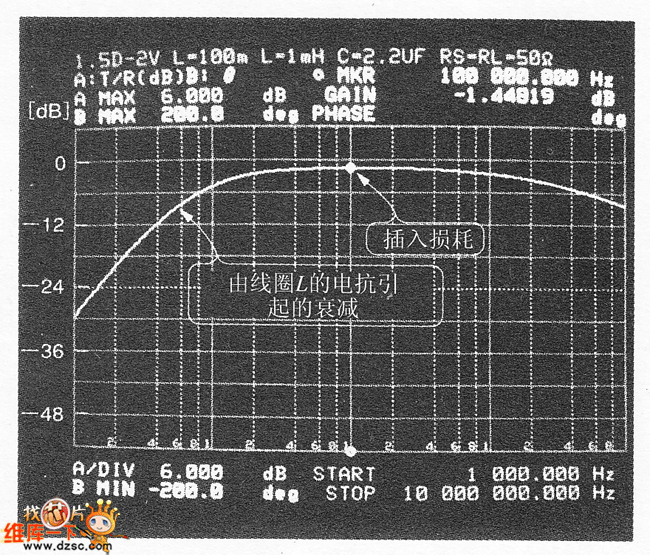

照片7 信號線路上(同軸電纜1.5D-2V)重疊電源的電路的頻率特性(電纜長=100m,Zo=50Ω,F(xiàn)=1k~lOMHz,6dB/p.)
在f=100kHz時,約有1.4dB的損耗,這是因?yàn)榇送S電纜的線芯很細,由導體電阻和傳送電阻50Ω分壓的結果。
扼流線圈L1和L2的電感L,如果傳送頻率為fmin,則由

可計算得到電抗XL為1kΩ左右。
前置放大器側,受電纜的電阻、L1、L2,的電阻成分的影響,產生電壓變動,所以可使用3端子調節器IC等使電壓穩定化。
