在電源變壓器繞線上插入并聯電容
出處:eric_tj 發布于:2008-09-08 14:20:16
在產生噪聲的設各(開關電源等)上,在AC線路上,需要采用不使噪聲流出的濾波器。在此以外的設各上,如果要抑制從AC線路上來的噪聲,就要對從AC線路上來的噪聲,進行穩定的動作。
圖1的電路是使用電源變壓器得到直流穩定化電源、無任何變化的電路。對于這樣的電源電路,以研究噪聲特性為目的,使用噪聲發生器,在AC線路上用正常方式施加高電壓脈沖,發現耐電壓低的硅整流器和3端子調節器等有破損的現象。
此時,在變壓器的2次側插人0.1μF(耐電壓為250~600V)左右的薄膜電容,可抑制脈沖噪聲。

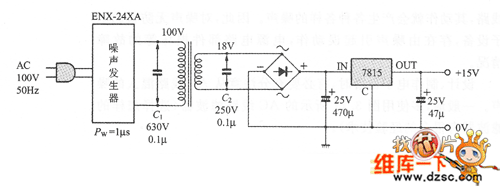

圖1噪聲試驗會被破壞的電路

圖2 是將從噪聲發生器ENX-24XA(三基電子制造)上來的約800V、脈沖幅度為1μS的脈沖重疊到AC線路上的波形。線路配線有3m,可看到大的阻尼振蕩現象,它將成為1。2kVp-p,的脈沖噪聲。

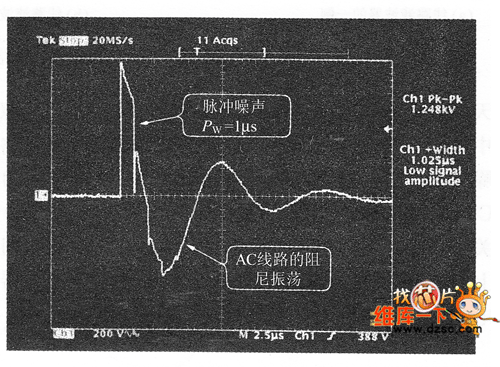

圖2 試驗用噪聲波形(800V/pts的脈沖產生阻尼振蕩)

將此模擬噪聲波形加到變壓器的1次側(相位角為0°)上,2次側如圖3所示,1.2kVp-p通過87V的噪聲??紤]由于是變壓器,會變成單純地成比例的噪聲,施加2kVp的脈沖,(通過變壓器的耦合電容)可通過200Vp-p的噪聲。
這種脈沖性噪聲,通過在變壓器的1次側上并聯連接0.1pF的薄膜電容,能夠抑制在40Vp-p,但如放在2次側會更有成效。
圖4 是在變壓器的2次側上,并聯連接0.1pμF、250V的薄膜電容時的2次電壓。由此可知,噪聲完全被除去。

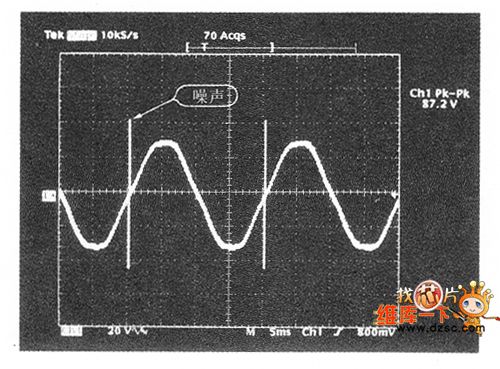

圖3 AC線路上重疊1.2kVp-p的噪聲時的變壓器2次側波形

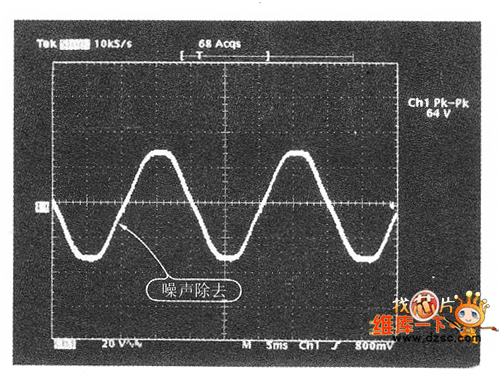

圖4 將C=0.1μF加在變壓器2次側的波形(脈沖噪聲被去掉)

還有,在這種電路中使用的薄膜電容必須是完全通過安全規格的,我們稱之為X電容。
