圖1表示π形LC濾波器的構成。它和普通的印刷電路板上，重疊在電源線路上的衰減噪聲、高頻成分的低通濾波器相同，在電源線路上多數安裝了用于IC的旁路電容，其動作和濾波器電路有些部分不同。

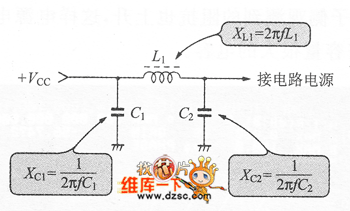

圖1 電源去耦用π形濾波器的構成
　　插人在電源線路中的扼流線圈的電感L的大小，究竟取多少合適，筆者經常使用L＝l00μtH左右。

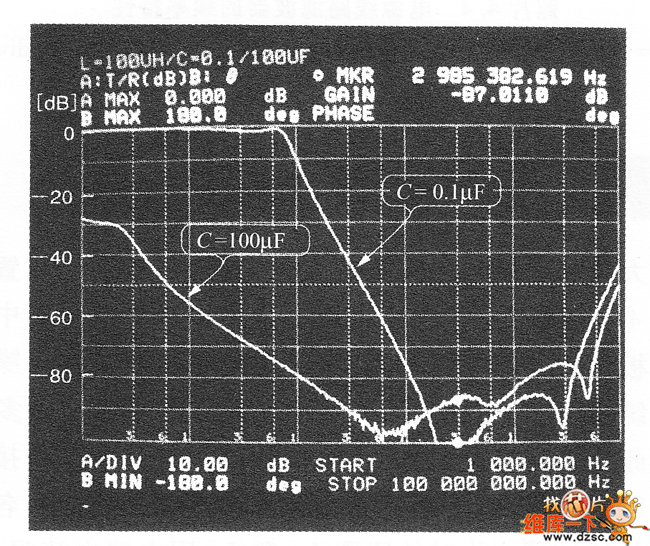

　　照片3是在圖1的電路中，C1＝C2＝0.lμF（多層陶瓷電容）和l00μF的鋁電解電容并聯連接的衰減特性。用C1＝C2＝0.1μF表示典型的低通濾波器特性（—18dB／oct），但在實際的印制電路板上IC電源端子上通常附加數μF～數十μF的電容（為降低電源阻抗，大容量較好），這樣可得到寬頻帶范圍內的很大的衰減量。

照片3 π形濾波器的衰減特性（L＝100μH，C1＝C2＝0.1μ＋100μF鋁電解電容，f＝1k～100MHz,10dB／p.）　　      在CPU、存儲器插板等的數字電路印制電路板上，IC的電源端子附近多數安裝0．1μtF左右的多層陶瓷電容（片狀類型較好），即旁路電容。這是為抑制由電路板上的電感所引起的阻抗的上升而進行的安裝。
　　下面測定電源線路中插入扼流線圈時的衰減特性。

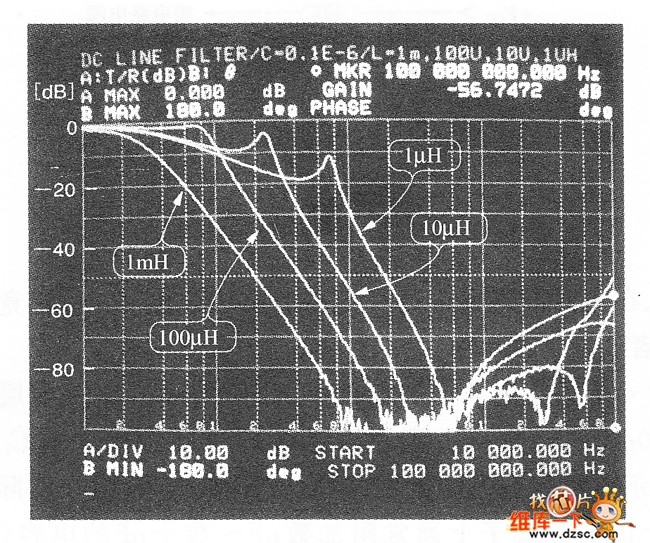

　　照片4表示將圖1的濾波器中的L替換為1μ～1mH時的衰減特性的變化。電感L越大，越可除去低頻噪聲，但實際上，從IC電源端子側觀測到的阻抗也上升，這樣電源電壓會振蕩。因此，IC側泌需容量很大的電容。
