電子電路的電源，一般如圖1所示，使用3端子調節器或DC DC轉換器使其穩定化，但并不能限定完全沒有噪聲。特別地，在開關電源（含有DC DC轉換器）中，含有許多高頻開關噪聲，當這些噪聲混人處理低電平信號的模擬電路、OP放大電路中時，會產生比IC自身所產生的噪聲更大的噪聲。

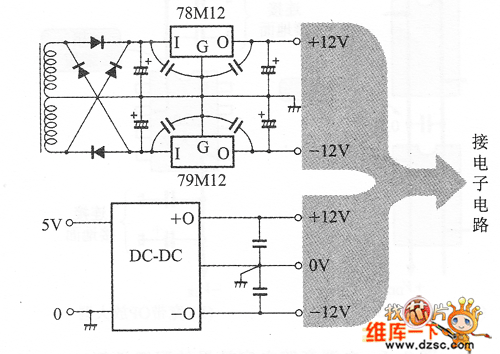

　　圖1 供給電子電路、IC等的電源

　　圖2 是研究市場上出售的DC DC轉換器的輸出噪聲的波形。由此可知，即使在模擬電路，也會產生相當大的紋波噪聲。

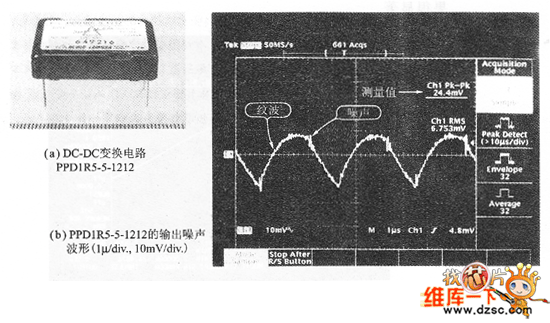

　　圖2 市場上出售的DC DC變換器及其噪聲的例子

　　因此，模擬電路的電源如圖3所示，為使噪聲發生源和電源交流分離，附加由電阻R和電容C組成的低通濾波器電路。以將耦合變成稀疏為目的，所以稱之為去耦電路。

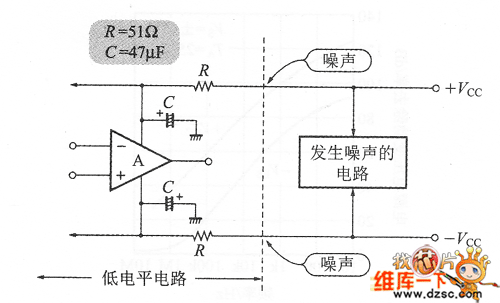

　　圖3接模擬電路的去耦電源的例子

　　這個電路的電阻R值高時，可使噪聲大大衰減，但由于模擬電路、OP放大器中消耗的電源電流會引起電壓下降，所以不能做很大衰減。

　　去耦電容C的值，可大到使電源阻抗下降為效果，現實中使用47μ～100μF左右的電容。

　　圖4 是取R＝51Ω、C＝47μF(因此IJ＝66Hz)時的去耦電路的衰減特性曲線。在數百Hz以下的噪聲（電源紋波）下，不能得到大的衰減效果，但OP放大器的電源變動的除去率如圖3，8所示，在低頻下變得很大，因此電源紋波的影響小，低噪聲化的效果很顯著。

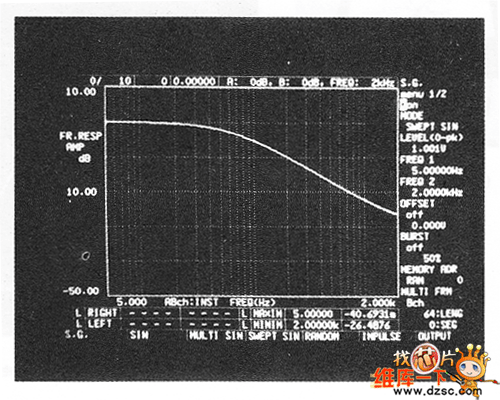

　　圖4去耦電路的頻率特性(f＝5Hz～2kHz，10dB/p，R＝51Ω，C＝47μF)

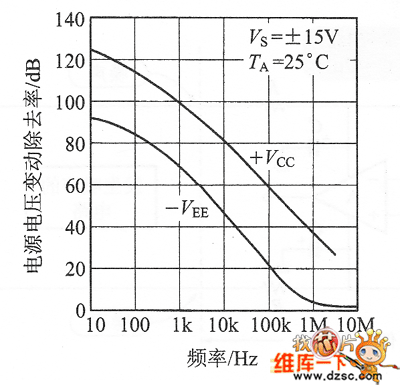

　　圖5除去常用的OP放大器LF356的電源電壓變動的特性(高頻的變動，弱于噪聲；低頻的變動，很難受紋波影響)
