使用扼流線圈時應注意高頻帶中的共振
出處:netjob 發布于:2008-09-08 14:09:19

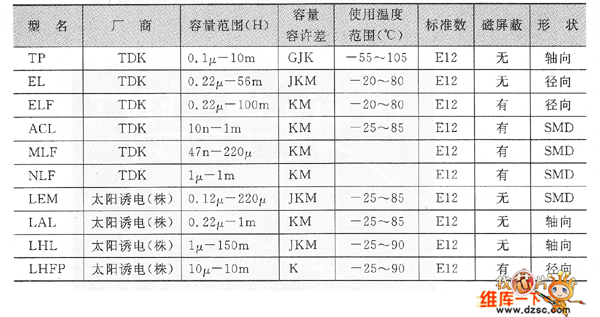

表1 固定電感的例子

線圈L的電抗(交流下的電阻)為
XL=2πfL=ωL(Ω)
頻率F越高、電感L的值越大,會產生很大的電抗,高頻電流就變得很難流過。因此,應阻止噪聲等的高頻信號。

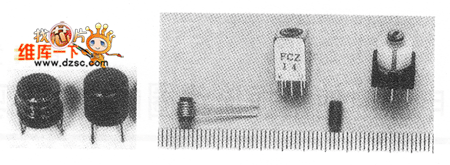

照片1 固定電感的外觀
現實中的線圈具有直流電阻和損失電阻(RS)成分。因此,線圈的阻抗為

另外,線圈自身的繞線間的分布容量Cp,即使很小也會引起高頻區域的并聯共振現象,會變成極大的阻抗。
照片2是研究小型固定電感(TP0410系列,1mH,TDK)的阻抗-相位特性的結果。在低頻時僅有數Ω的阻抗,隨著頻率的變高,阻抗|z|會上升,在f≈2.5MHz附近會引起并聯共振。
此時的共振頻率為
從此式中使用的電抗的并聯電容Cp加以反向推算,則

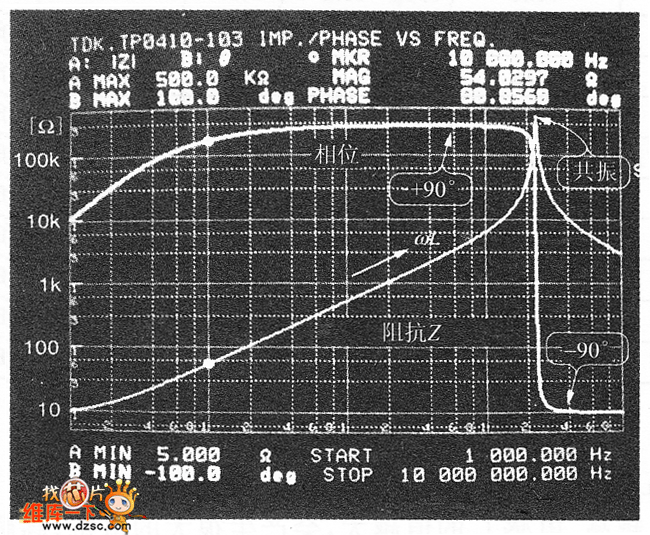

照片2 電感TPO410-1mH的阻抗-相位特性(f=1k~10 MHz,z為對數表示,相位為±100°/FS)一般地,電感L越小,則共振頻率fo越高。
