在電源線路上安置旁路電容
出處：HWM 發布于：2008-09-08 13:51:47
電容的品種選擇和靜電容量的選擇雖然很重要，但如果在印制電路板上的安裝不好也不能收到理想的效果。圖1是被認為效果良好的部件配置。邏輯IC使用雙面印制電路板時，將＋VDD線路和GND線路變粗，在IC附近配置旁路電容。還有比較好的方法是使用多層印制電路板，將＋VDD和GND各使用1層，能達到更低的噪聲化(圖2)。

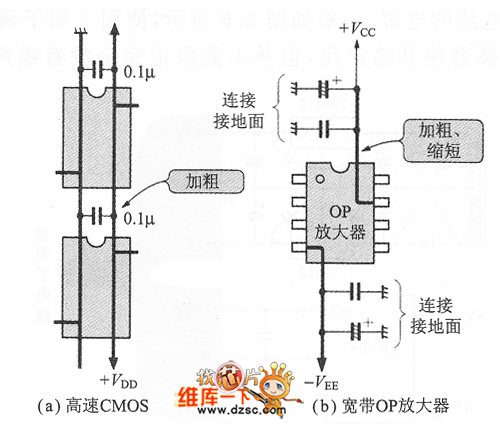

圖1 電源旁路電容效果的配置舉例

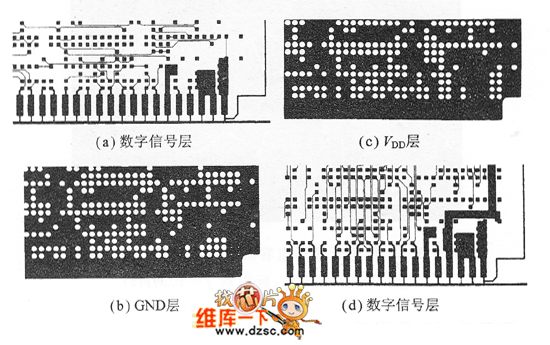

圖2多層印制電路板可進行理想的電源/接地配置
在寬帶OP放大電路中，邏輯電路等的電流變化不快。但電源線路及接地線路的阻抗高，會出現不穩定的動作，所以接地平面要寬，并在接近電源端子處插人陶瓷系列的旁路電容。
承擔低頻的鋁電解質電容，采用若干分開連接的方式。
