在模擬電路特別是測量電路中，必須具有用于測定的基準的穩定電壓----基準電壓。那些場合多使用穩壓二極管和基準電壓發生用IC，在不需要很高的時使用廉價的穩壓二極管。但是如果低電壓二極管的偏置電流（動作電流）在數百μA下動作，則從二極管上就會產生數百μV的噪聲。

　　數百μV以下的噪聲即使用示波器觀測也可能漏掉，所以可認為不存在任何問題。但是，增幅、擴大基準電壓使用的用途，例如在高電壓發生用電源電路中，為得到Vo＝nVREF，即基準電壓VREF擊擴大n倍的輸出電壓，就會使穩壓二極管所產生的噪聲也擴大n倍。

　　通常的穩壓二極管所產生的噪聲依賴于流過的偏置電流。低噪聲化下可設計成大電流，但低功耗化時需用低偏置電流設計。

　　調整穩壓二極管的噪聲

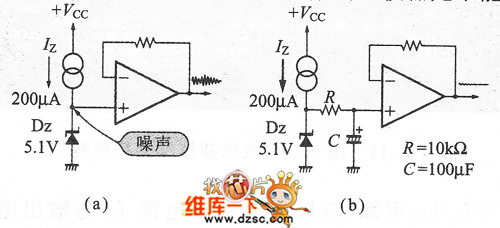

　　圖1是將Vz=5.1V的穩壓二極管（NEC的RD5.1E），用齊納電流Iz＝200μA偏置，為改善負載變動，使用OP放大緩沖器的例子。穩壓二極管所產生的噪聲，如不經過高增益的前置放大器（這里1000倍ˉ60dB）觀測波形，僅用一般的示波器是不能看到的。

　　圖1 對于穩壓二極管，放人RC濾波器較好

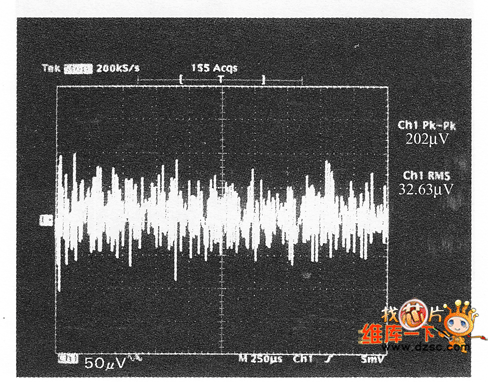

　　圖1的穩壓二極管的端子間噪聲。電壓軸為1000倍，50nV的噪聲變?yōu)?0pV/p。峰值電壓約為20Oμp-p(根據Iz值變化)，有效值為32.6μV。另外，噪聲的頻譜在寬范圍內隨頻率而分布(應用于白噪聲發生器)。

　　圖1是降低穩壓二極管所產生的噪聲的方法。由于OP放大緩沖器的輸人電阻非常高，作為低通濾波器的RC電路的值具有自由選擇的特征。這里，R＝10kΩ、C＝1OOpF（鋁電解電容），構成了超低頻的低通濾波器電路。

　　圖2 是確認插人RC濾波器的效果。它和照片2在同一條件下測定，請對比觀測其效果。電容C的端子間噪聲下降到60μVVP-P但實際上此噪聲幾乎都是測定用前置放大器的噪聲。實際的噪聲應變?yōu)橄喈?dāng)小的值。

　　圖2 穩壓二極管的噪聲波形
