比如示波器等的增益控制器在電阻分壓器的阻抗很高時，就會受到由配線引起的肉眼看不到的靜電電容，即浮游電容的影響。因此，在寬帶域化時，應使各分壓電路元件低電阻化。例如，電路的阻抗為1kΩ時，在Z=1kΩ，C1＝10pF的3dB的帶域幅度內

　　在映像電路、高頻電路中，用Z=75Ω或50Ω的阻抗處理信號的理由是由傳送電纜的特性阻抗決定，當電路阻抗低時，不會漏掉能更寬帶化的點。

　　作為高頻波中常使用的增益控制器，有對稱π形和T形電路。圖1作為其一例，表示Zo＝50Ω、1dB階梯的衰減器。對于這個衰減器，驅動阻抗和終端阻抗相等(可能不對稱)，常數計算在設定衰減量和電路的阻抗Zo之后進行。

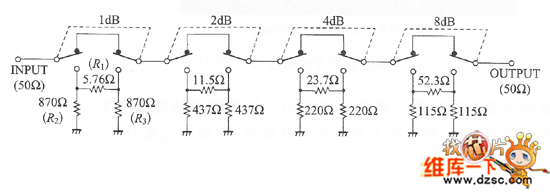

　　圖1  Zo=50Ω的1dB階躍衰減器

　　切換開關使用2回路的搬扭開關或高頻用繼電器，如果不能盡量縮小輸入輸出間的容量耦合，在高頻處就不能得到大的衰減。

　　圖1中的各個電阻值R1、R2、R3，如果阻抗Zo、衰減量x(dB)確定，則按

進行計算。

　　整理表1中常用的50Ω，75Ω，600Ω的衰減器的計算值。50Ω被用于高頻信號系統，75Ω被用于視頻信號系統，600Ω被用于聲頻信號系統。因這里所示的電阻值不在標準E16～E48系列值中，所以實際上特殊注明或發覺若干的衰減誤差，從E96系列值中選取。

　　40dB以上的衰減量時，高頻特性會變差。例如，80dB的增益控制器，是串聯連接兩個40dB的增益控制器，實際安裝時要菲常注意。

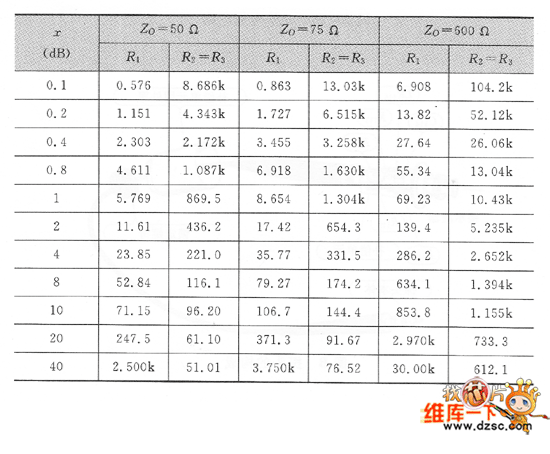

　　表1 50Ω/75Ω/600Ω 單位：Ω

　　因圖1 的衰減器電路的阻抗低，很容易得到達數十MHz的帶域。
