一般的示波器，其輸人量程為5V/p。因此，測定高電壓時，使用(1O：1)或(100：1)的探頭。測定時的輸入阻抗FIN高時對被測電路的影響很小，所以通常為1OMΩ以上。

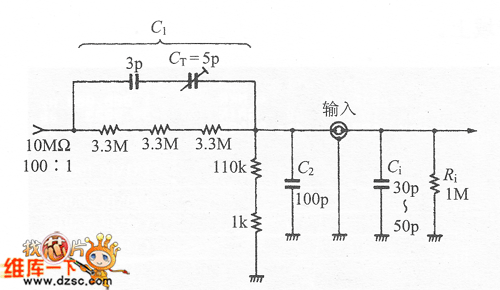

　　圖1是假定RIN＝10MΩ，分壓比n＝100，示波器及放大器的輸人電阻Ri＝1MΩ，輸入電容Ci＝30～50pF時的增益控制器的設計例。

　　因分壓比n＝100，R1＝9.9 MΩ(3個3.3 MΩ串聯)，所以R2變成了R2＝111.1 kΩ。C1取100pF這樣的大值，如果不這樣，C1的值就不能變成適度的大小。C1約為(C2＋Ci)的UIOO。G＋G＝150pF時的C1值為其1/100，約為1.5pF，由3pF的固定電容和5pF的微調電容器串聯連接。

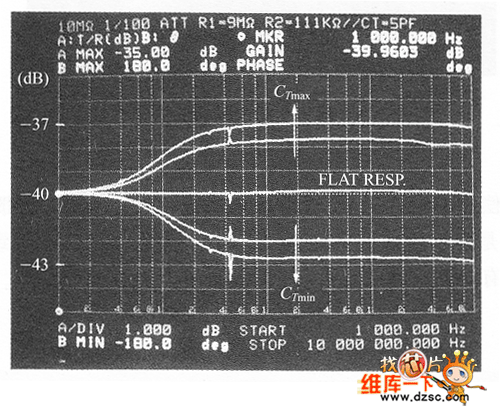

　　圖2 是表示在圖1的增益控制器上，改變微調電容器CT時頻率特性的變化情況。如果進行適調整，可覆蓋10MHz以上的帶域。

　　圖1 對應示波器的1/100衰減器(輸人電阻10MΩ)

　　圖2 改變1/100衰減器(輸人阻抗10MΩ)的微調電容器時的頻率特性的變化(f＝1k～10MHz，1 dB/p)

　　圖3 是測定(100：1)的增益控制器上的方波響應。圖是只用9.9 MΩ和111kΩ(因示波器的輸入阻抗為1 MΩ，故合成阻抗值為100 kΩ)的電阻分壓器時的輸人輸出波形。如果注意仔細觀察輸出波形，其輸出是瞬時上升，然后又彎曲。在頻率軸上具有2個極點的響應波形。

　　輸人為2Vp-p輸出振幅為20mVp-p，其分壓比正好為1/100。

　　頻率特性的調整也可由示波器看出。將增益控制器連接方波振蕩器或者示波器的“CAL”端子，以無超調方式用微調電容器進行補償調整。

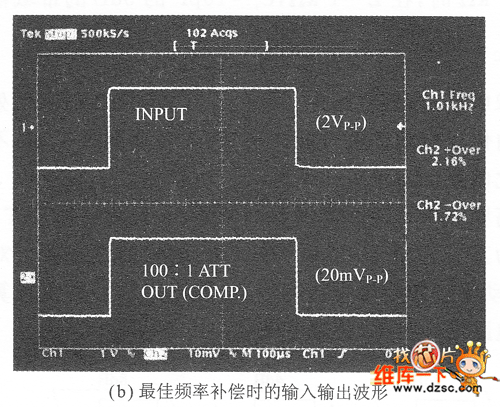

　　圖是附加補償電容，以頻率特性變平坦為目標，進行調整時的輸人輸出波形。以和示波器用10：1的探頭校正相同為要領，將微調電容器進行適調整時的波形。如果頻率特性補償不足，會變成如照片所示的上升時的不好波形；而如果過度補償，則會出現超調波形(在波形的兩邊緣可見微分脈沖)。

　　圖3 1/100衰減器的方波響應(F＝10kHz)

　　當增益控制器的輸人電阻RIN為10MΩ時，頻率補償電容C1的值變小，調整變得嚴格。在實際的高電壓探頭上，不用普通的微調電容器，而使用本章末圖中所示的柱狀電容旋轉進行調整。用于高頻的柱狀微調電容器如圖4所示。

　　圖4  VHF頻帶以上使用的柱狀微調電容器
