高頻帶頻率特性惡化應如何補償

出處:awey 發布于:2008-09-08 11:26:39

  要測定不受信號源電阻Rs及輸入電阻影響的信號的電平、波形,必須提高分壓電路的(交流)電阻值。圖1表示具體的分壓電路的構成。

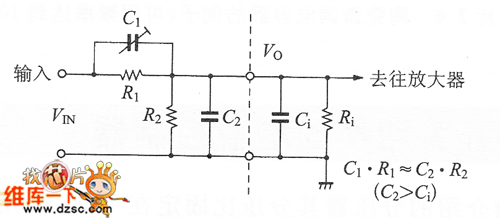

  圖1 補償電阻分壓電路中的輸人電容

補償電阻分壓電路中的輸人電容

  這個分壓電路常被用在示波器的10:1探頭(輸入電阻10MΩ)上等。由微調電容器C,進行波形調整(電阻調整)。

  電容C2與Ci相比,選擇大的值,起到不易受配線長度等影響的作用。究竟取怎樣的值,這里不進行說明。在如下介紹的電路

  例子中,



  其中R2×c2的時間常數為T(mén)=10(μS)。

  分壓電路的電阻值可根據歐姆定律進行簡單地計算,但有必要確定放大器等的輸人電阻Ri和分壓電路的輸人電阻值(RIN)。

  例如


  這里使用20~30pF的微調電容器。圖2是微調電容器的例子。

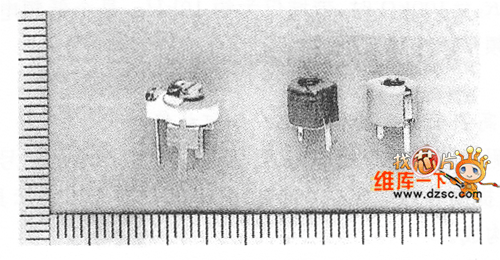

  圖2 陶瓷微調電容器的例子(可用頻率達到100MHz)

陶瓷微調電容器
