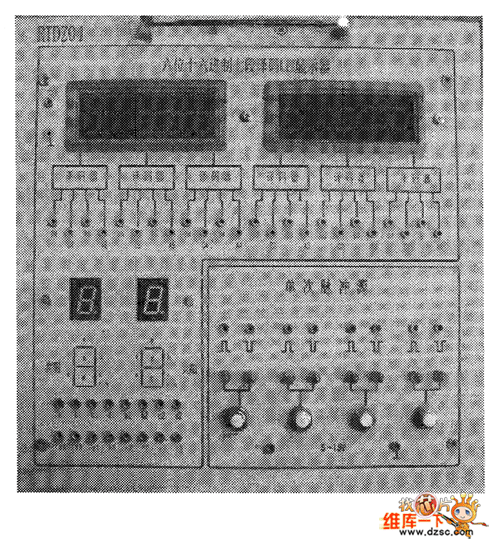

1．RTDZ04掛板

　　掛板具有六個十六進制七段LED譯碼顯示器。每一位譯碼器均采用集成芯片MC14495設計而成，具有十六進制全譯碼功能(顯示器采用LED共陰極紅色數碼管)，本單元可以同

　　時顯示四位十六進制碼：0，1，2，3，4，5，6，7，8，9，A，B，C，D，E，F(xiàn)。使用時，只要用緊鎖線將＋5 V電源接入本單元的電源插孔處 就可工作。在沒有BCD碼輸入時，六位譯碼器全顯示為“0”。

                                                             圖3  RTDZ04掛板

　　在本單元中，還提供了兩支無譯碼共陰極LED數碼管，八個顯示段的管腳均以與相應的緊鎖插座相連。

　　單次脈沖源提供四路正負單次脈沖源。每一路由一個防抖動電路和一個按鍵組成，每次按鍵，兩指示燈交替亮，表明兩個輸出插孔分別 輸出一個正負單次觸發脈沖。

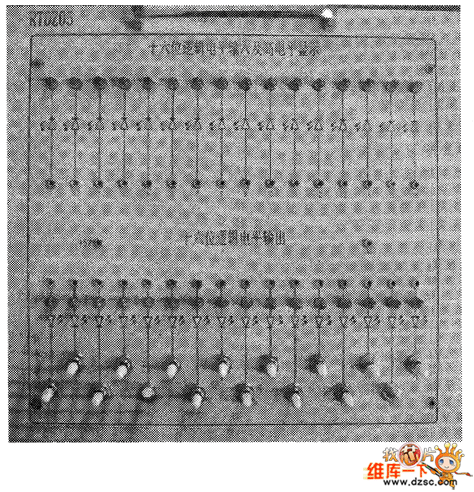

　　2．RTDZ05掛板

　　該掛板含“十六位邏輯電平輸入及高電平顯示”功能，主要用于觀察被測數字電路的輸出邏輯

　　狀態，共有16個輸入插孔，每一位輸入都經過三極管放大驅動電路，使用時，只要用緊鎖2將＋5 V電源接入本單元的電源插孔處，即可正常工 作。當輸入插孔處輸入高電平時，便點亮相應的LED發光二極管。

　　該掛板還含有“十六位邏輯電平輸出”功能，提供了16個鈕子開關及與之對應的開關電平輸出插口。將鈕子開關扳到“H”位置，對應指示 燈亮，輸出插孔輸出高電平。將鈕子開關扳到“L”位置，對應指示燈滅，輸出插孔輸出低電平。

　　圖4 RTDZ05掛板

　　常用電阻元器件庫掛板。

　　4．RTDZ07掛板

　　元器件庫掛板，該掛板含圓腳集成電路插座：8P、2支，14P、3支，40P、2支，復位按鍵，鈕子開關，32768 Hz晶振，30 pF電容等。

　　5．RTDZ08掛板

　　元器件庫掛板，該掛板含圓腳集成電路插座：

　　二極管，外插器件孔等。

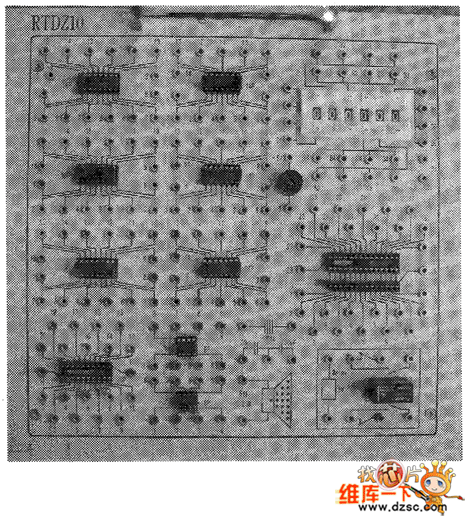

　　6．RTDZ 1 0掛板

　　元器件庫掛板，該掛板含圓腳集成電路插座：1支，28P、1支，六位BCD碼十進制拔碼開關，常用電容等。

　                                                               　圖5 RTDZ10掛板

　　7．RTDz11掛板

　　元器件庫掛板，掛上含圓腳翱或螄座：8P、3支，14P、3支，16P、2支，4 MHz晶振，四路防抖鍵控脈沖信號，ispLSl(1016或1032)芯片插座 (包括資源全開放式實驗電路及線插座)，常用電容等。
