電流連續時SEPIC轉換器的工作原理和基本關系
出處:尤新亮 發布于:2008-09-28 15:22:32
SEPIC PWM DC/DC轉換器與Cuk PWM DC/DC轉換器相似,由于電容G1的容量很大,轉換器在穩態工作時,電容C1上的電壓基本保持1,ˉC1叵 定不變。
1,工作原理
1)開關模式1(0~tcn,見圖3-19(a))
在t=0瞬間,開關管V導通,二極管D截止。轉換器有三個回路:個是電源Ui、電感L1,和開關管V回路。在Ui的作用下,電感電流iL1線性 增加;第二個是電容C1、開關管v和電感場回路,C1通過開關管V和電感碭放電,電流iL2加;第三個回路是電容Cf向負載供電回路,Cf
Cf上的電 壓下降,因為Cf的值較大,故Ucf=Uo。下降很少。流過開關管V的電流iv=iLl+iL2。

當t=Tcm時,iL1達到值ILlmax和IL2max。
2)開關模式2(Tcn~Ts,見圖3-19(b))
在r=Tcn時刻,開關管V關斷,此時電路形成兩個回路:個回路是電源Ui電感L1、電容C1經過二極管D到負載,電源Ui和電感Ll的儲能同時 向電容C1和負載供電,電容C1的儲能增加,電容Cf充電,而iLl減??;第二個回路是電感L2經過二極管D和負載的續流回路,電感碭的儲能釋放 到負載,故iL2下降。因此二極管的電流iD也是iL1和iL之和,即iD=iL1+iL2。這時iL1和iL2的下降率分別為:

2基本關系
從作用在電感L1上電壓伏秒面積平衡的原理,可以得到:

作用在電感碭上的電壓伏秒面積平衡關系為:

由式(3-158)、(3-159)可得

于是,開關管V導通時兩個電感電流的增加率僅由ui決定,即
時開關管V關斷時,電流的下降率為:


如果電感電流脈動很小,則

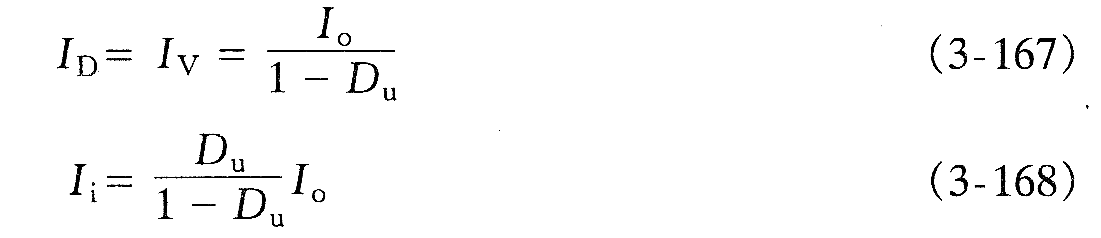

式中,IV和ID分別是開關管V或二極管D導通期間流過的電流平均值,則

SEPIC轉換器的電流臨界連續條件,也可以用二極管電流脈動率ε=1來表示,見式(3- 150)。此時,二極管續流結束時正好在開關周期末 ,即t=Ts時,id=o
