1．電源控制屏：控制整個實驗臺的電源，具體操作參見前面的“實驗臺的啟動及功能測試”。

　　2．自耦調壓器：用來獲取可調交流電壓。從其上方的插座可以獲取0－250 V交流電壓，從“交、直流供電電源”面板上的“0～36 V”鎖緊 插座中可以獲取0～36V交流電壓。具體操作參見前面的“實驗臺的啟動及功能測試”。

　　3．交、直流供電電源：可以提供±5 V，±12 V，±15 V直流固定穩壓電源和0～±18 V直流可調電源，以及0～36 V交流可調電源。各路直 流電源均具有短路軟截止保護功能，額定電流均為IA，帶載紋波小于3 mV。分別按面板上的各個“電源”按鍵，相應的指示燈亮，即可從旁邊 的鎖緊插座中獲取相應的電源。若將兩路0～18 V電源串聯，并令公共點接地，則可獲得0～±18 V的可調電源：若串聯后另一端接地，則可獲 得0～36 V可調電源。0～18 V直流可以通過調節相應的電位器獲得，而0～36 V交流可以通過調節自耦調壓器獲得。

　　4．示波器孔：用來放置示波器，并使其有一定的傾斜角度，便于觀察。

　　5．?dāng)?shù)字(基準脈沖)信號發生器：本單元提供一組(22個)基準脈沖信號源。使用時，開啟該單元電源開關，則在各個輸出插孔處就可輸出相 應的脈沖信號。

　　基準脈沖信號源是由晶振為4194304 Hz的標準方波信號，經分頻電路獲得的標準頻率波信號源。使用時應將＋5 V電源接至“＋5 V”和 “GND”端。本單元設置了從Ω～Q26共22個不同頻率的輸出插孔，可供用戶隨意選擇。各輸出口的頻率可按下式確定：

　　例如，Qzz輸出端的方波信號頻率是標準的1 Hz。

　　函數信號發生器：本儀器是一臺具有高度穩定性、多功能等特點的函數信號發生器，能直接產生正弦波、三角波、方波、斜波、脈沖波， 具有VCF輸入控制功能。TTL｀CMOS可與50 MΩ輸出做同步輸出，波形對稱可調并具有反向輸出，直流電平可連續調節，頻率計可作為內部頻率 顯示，也可作為外測頻率，電壓用LED顯示。同時，有50 Hz正弦波輸出。

　　(1)指標

　　頻率范圍：0．1～2 MHz分七擋；

　　波形：正弦波、三角波、方波、正向或負向鋸齒波、正向或負向脈沖波；

　　輸出阻抗：50Ω；

      輸出幅度：大于等于⒛V，－，(空載)；
      TTL／CMOS輸出：

      TTL脈沖波：低電平小于等于0.4 V，高電平大于等于3.5 V。CMOS脈沖波：低電平小于等于0.5～14 V，連續可調。

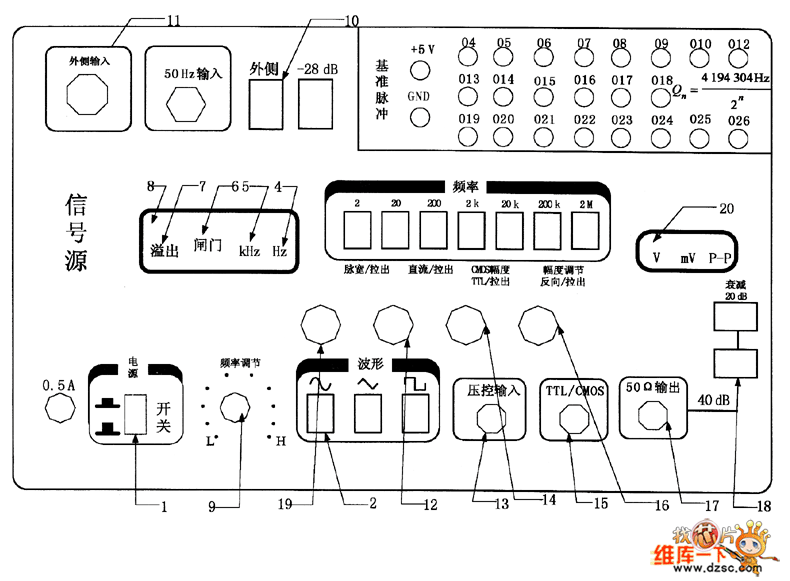

                                                                                  圖2 函數發生器面板

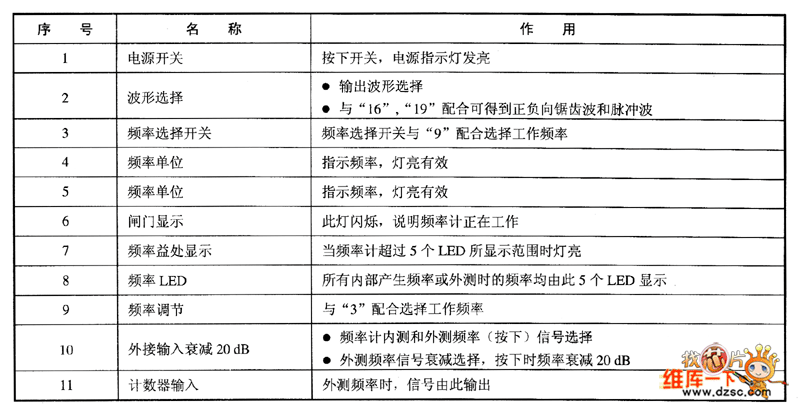

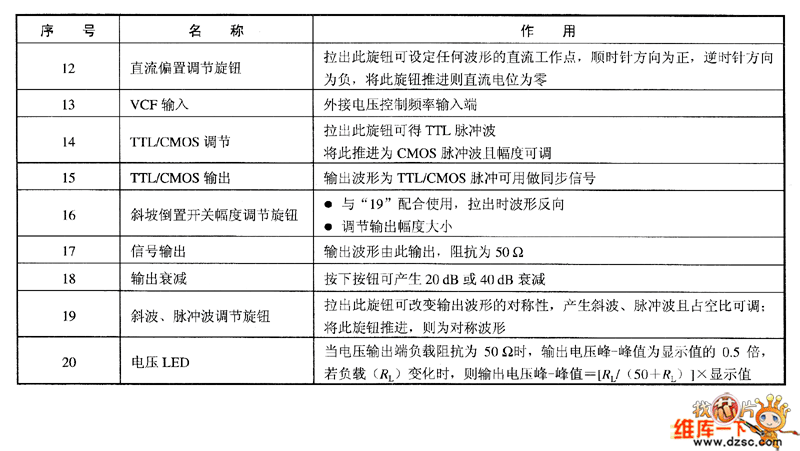

(2)面板標志說明及功能見下表：

　　7．交流毫伏表一塊。

　　8，直流微安表：具有200 pA和1000 pA兩個量程，使用時將乒乓開關放到所需量程，將“＋｀“—”輸入端接入測量電路即可。

　　9，五功能邏輯筆：邏輯筆由可編程邏輯器件GAL設計而成，具有顯示五種邏輯功能的特點。 按動“電源”按鍵，接通電源，“高阻態”指 示燈亮。

　　使用屏蔽線將被測信號接入輸入插口處。當屏蔽線的另一端點在本實驗臺電路中的某個測試點時，面板上的四個指示燈即可顯示出該點的邏 輯狀態(為“高電平”、“低電平”、“中間電平”、“高阻態”中的一種)。如果該點有脈沖信號輸出，則四個指示燈將同時點亮，因此稱為 五功能邏輯筆。

　　此外，該邏輯筆亦可大致檢測出測試點的頻率高低，高阻態指示燈將隨頻率的升高而漸亮。

　　10．?dāng)?shù)字直流電壓表：由三位半A／D轉換器ICL7107和四個LED共陽極紅色數碼管等組成，量程分為20.0 mV，2 V，20.V，200 V四擋，用琴 鍵開關切換量程。輸入阻抗為10 MΩ。比測電壓信號極性接在“＋”、“—”兩個插孔處。使用時，應先按動“電源”鍵，接通電源，電源指 示燈亮（量程自動選在200 V擋），然后選擇合適的量程，對應指示燈亮。本儀器有超量程指示，當信號超量程時，顯示器的首位將顯示“1” ，后三位不亮。若顯示為負值，則表明輸入信號接反了，改換接線即可。按動“電源”按鍵關閉儀表電源，電源指示燈滅，停止工作。

　　11．?dāng)?shù)字直流電流表：結構特點類似于數字直流電壓表，只是這里的測量對象是電流，即儀表“＋”、“—”兩個輸入端應串接在被測電路 中。量程分20 mA(內阻100Ω)，20 mA(內阻，＂ ＇Ω)，2°°mA(內阻1Ω)三擋，用琴鍵開關切換量程。
