在配置FPGA器件時的常見問題及其解決方法。

　　(1)當模式改變后，同時需要修改產生位流文件中的配置時鐘的屬性為CCLK或JTAGClock，否則無法配置。

　　(2)DONE狀態腳始終為低解決方法：檢查該引腳的負載是否太重，選擇合適的上拉電阻。

　　(3)器件上電后有時能夠配置成功，有時不成功解決方法：這種情況大部分是因為器件的復位未完成，就開始出現數據流。延長復位時間，即延長PROG_B信號的低電平時間。電源檢測正常后，該信號至少還需保持300 ms的低電平。Spartan－3系列器件的內部配置電路如圖1所示，該器件需要滿足VCCINT至少達到1.0V,Bank4的電源VCCO_4至少達到1.0V,輔助電源VCCAUX至少達到2.0V，才能進入配置狀態，可在PROG_B引腳上分別接一個4.7kΩ電阻到電源和如圖2所示。如果電源滿足條件，10μF電容到地。

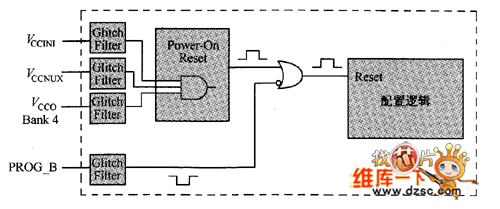

　　圖1 Spartan-3 系列器件的上電電路

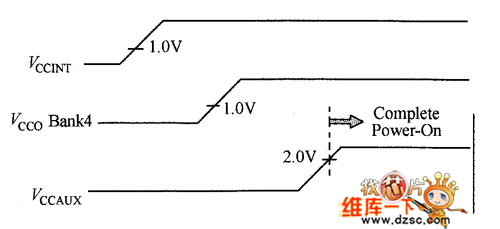

　　圖2 Spartan-3系列器件啟動配置的工作電源條件

　　(4)無法正常配置或發現加載過程中INIT_B信號被拉低

　　解決方法：檢查配置時鐘信號CCLK或JTAG時鐘信號TCK是否存在干擾信號或過沖。如果有干擾，判斷干擾源并增加濾波措施；如果有過沖，說明該信號線阻抗不匹配(因傳輸線過長等原因造成)，需要增加匹配電阻。根據IBIS模型分析，采用LVCMOS25(10 mA)或LVTTL(12 mA)接口標準，一般情況下，CCLK的引線長度不要超過3～4英寸，可通過增加源端匹配(串聯33Ω～100Ω電阻)來改變時鐘信號的質量。CCLK的布線很重要，不要開叉。如果一定要開叉，參考對應器件的手冊查看允許的分支長度是多少。

　　如果器件的旁路電容設計不合理或數據線上有地線及彈(Ground bounce)信號，也會造成配置失敗。

　　(5)無法通過計算機并行口配置

　　解決方法：檢查計算機并行口模式設置是否正確。如果計算機的并行口信號太差，存在干擾，則采用質量好的配置電纜(Cable-IV)排除干擾。

　　(6)DONE腳已經變高，但器件仍然不工作

　　解決方法：如果確認設計無誤，那么可能是器件的啟動順序設置不正確。參考配置流程，通過設計工具重新設置啟動順序。
