有多種定義輸入偏移約束的方式
出處:蘭天白云 發布于:2008-09-16 15:09:12
圖1所示為實際的邊沿對齊DDR接口,其中考慮了時鐘抖動和數據邊界。

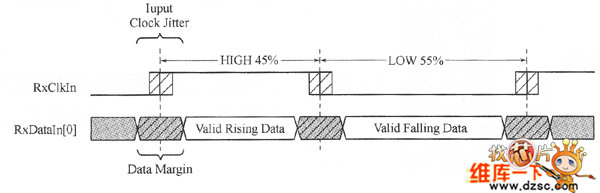

圖1 實際的邊沿對齊源同步時序
有多種定義輸入偏移約束的方式,約束DDR源同步接口的的方法是使用RISING和FALLING定義時序組,然后分別對每個組做輸入偏移約束。關鍵字RISING和FALLING用來區分上下沿驅動寄存器,圖2給出了一個例子,我們將在后面對其進行約束。

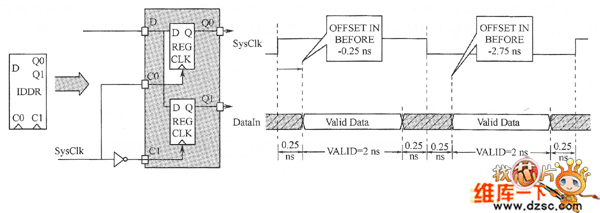

圖2 DDR約束和時序示意
約束的第1個步驟是生成RISING和FALLING時序組,如圖3所示的灰色部分為生成的RISING組。PJSING和FALLING可以用來定義ISERDES和IDDR。
UCF示例如下:
NET "SysClk"_TNN = SYSCIJK_GRP;
TIMEGRP CLK_RISING = RISING SYSCLK ̄GRP;

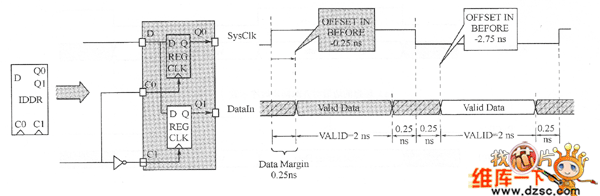

圖3 生成RISING組示意

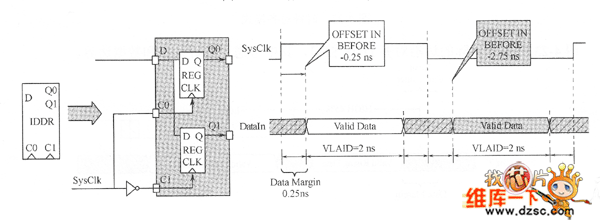

圖4 生成FALLING組示意
UCF示例如下:
NET "SvsClk" TNM = SYSCLK GRP;
TIMEGRP CLK_PALLING = FALLING SYSCLK_GRP;
