在Xilinx的FPGA中，4輸入的查找表可以配置成一個16位的移位寄存器來使用。這對于一些移位寄存器應用很多的場合，可有效地提高資源的利用率，節省邏輯資源。本節將會以4輸入的查找表為例，詳細介紹SRLC16的應用。對于更多輸入的查找表，如Virtex－5的6輸入查找表可以實現SRLC32，原理同SRLC16一樣。SRLC16是Xilinx在FPGA獨有的一種資源。

　　4輸入查找表實現的SRLC16的基本結構如圖1所示。移位寄存器的輸入可以是SHIFTIN或是DI，4位地址可以選擇內部的16位中的任意位輸出到D，MC15可以用來進位級聯到下輸入。對于其他SRLC16的變形模塊的端口和應用，請參考ISE工具中的相應器件的庫指南。

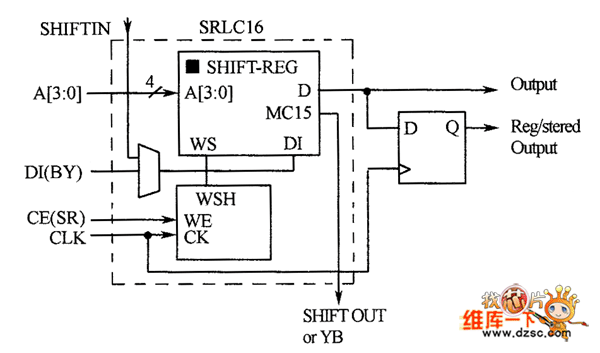

　　圖1 SRLC16的基本結構

　　SRLC16的可以用做一個16∶1的數據選擇器，數據選擇器的輸入是固定數。不用DI，LUT初始化成一個固定的值。SRLC16也可以用做一個可選輸出的移位寄存器，數據從Dl輸入。輸出的抽頭由A［3∶0］動態決定，如圖2所示。

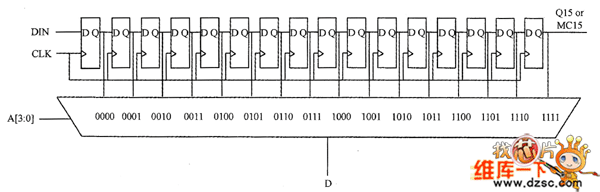

　　圖2 SRLC16做可變抽頭的移位寄存器

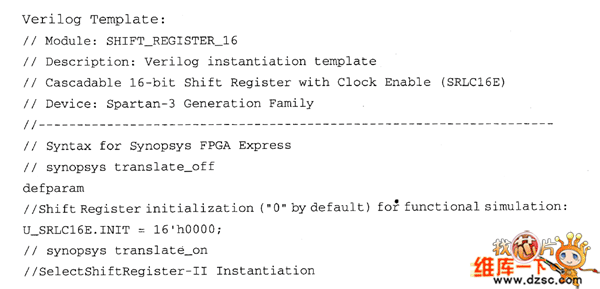

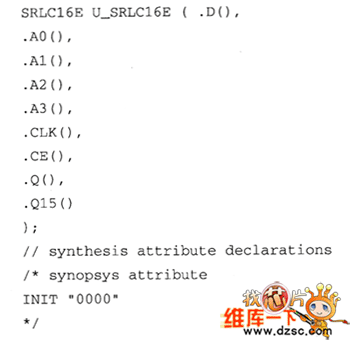

　　SRLC16也可以直接作為一個小的模塊來調用，verilog的調用模板如下：
