在FPGA設計中，內部的FIFO設計是 個不可或缺的內容，其設計的質師會直接影響FPGA的邏輯容量和時序。在Xilinx中的某些高端器件是內置的FIFO控制器，在coregen中可以直接產生這的硬FIFO控制器， 強烈建議能夠使用硬的HFO控制器的場合，直接的好處足節省邏輯資源和提高邏輯速度，對于絕大部分的HFO設計，推薦使用Xili coregm產生。這樣可以保證功能正確，對于需要定制FIFO控制器的場合請小心。

　　下面將結合coregn來說明如何設計一個FIFO

　　產生FIFO時應使用coregen的FIFO generator，打開后顯示如圖1所示的對話框。

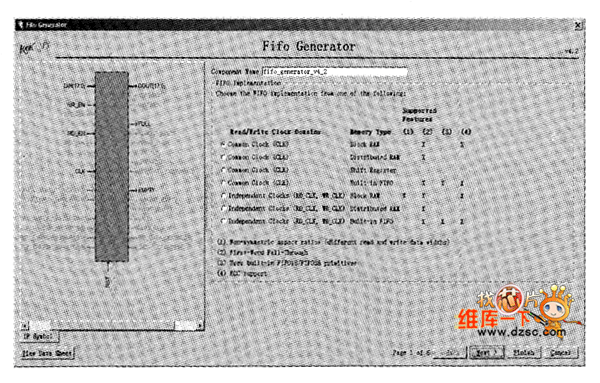

　　圖1 FIFO cenerator對話框

　　注意其中選項的意義在左邊的(Read/Wfik 0ock Donmm)中選擇同步FIFO或異步FIFO，即囪寫時鐘是否是同－個。

　　在( Memory Type)中選擇是使用內部的塊RAM或分布式RAM，或者移位寄存器或者內置的FIFO(目前Virtex￣4和Virtex－5的器件有內置FIFO)。選擇時根據具體應用決定，一般來說，當需要的RAM較小時選擇分布式RAM；當使用有內置FIFO的器件時優選內置FIFO；較大的RAM且沒有內置FIFO的器件時選擇塊RAM。

　　(Supported Features)列的第1個功能是對不對稱的位寬的支持，指FIFO的讀/寫位寬可以不一致；第2個功能是First－Word Fall－Through，當需要看見FIFO內的第1個數，而又不想進行讀操作時使用，一般用做需要根據FIFO內數據決定是否需要對FIFO進行操作的場合；第3個功能是說是否使用內部的內置FIFO控制器，當選擇內置FIFO的應用時會有這個功能；第4個是ECO的支持，指內置的Error Correcti。n Checking的功能，目前只有Virtex-5的塊RAM和內置FIFO有此功能。

　　單擊【下一步】按鈕進入(Fifo Generator)對話框2，如圖2所示。

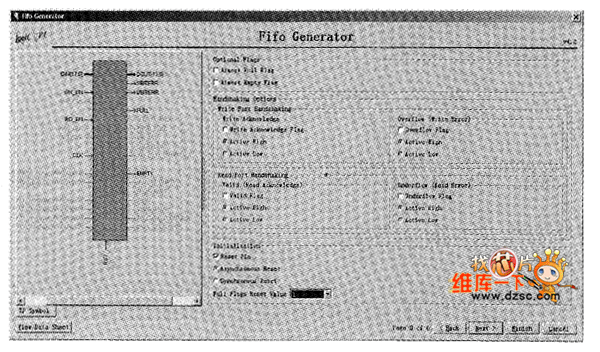

　　圖2 (Fifo Generator)對話框2

　　在其中設置詳細的屬性，從上往下一是是否標準FIFO，還是需要支持First-WordFall-Through：二是對于內置FIFO的應用，還需要設置讀/寫時鐘的頻率；三是設置讀/寫位寬和深度；四是是否需要內置的ECO；五是是否要使用塊RAM或FIFO內的寄存器。注意選擇了使用內部寄存器，下面顯示的Read Latency會增加。通常塊RAM或者FIFO是輸入寄存，鎖存器輸出，所以不選使用內部寄存器。Read Latency是一個時鐘周期，選擇時會是兩個時鐘周期。在設計時需要根據時鐘頻率和時序要求決定是否選這個選項，不選的話，RAM會有一個較大的Tco。當然也可以不選擇這個選項而多增加寄存器在代碼中，這樣處理的優點是可以抵消一些線延時；缺點是無法使用RAM內置的寄存器，從而浪費了資源。

　　單擊【下一步】按鈕將出現如圖3所示的對話框3。

　　從上往下一是是否需要幾乎空滿標志；二是是否需要產生讀/寫響應信號；三是是否需要產生讀/寫錯誤標志；四是是否需要產生復位及復位是同步的還是異步的；五是復位時滿標志的值。上面的讀/寫錯誤就是overflow和underflow，是指當FIFO滿時仍在寫，空時仍在讀的標志，可以用來監控FIFO是否出現了錯誤操作。RAM的復位指復位RAM的輸入\輸出寄存器，而不會復位RAM內部的內容。

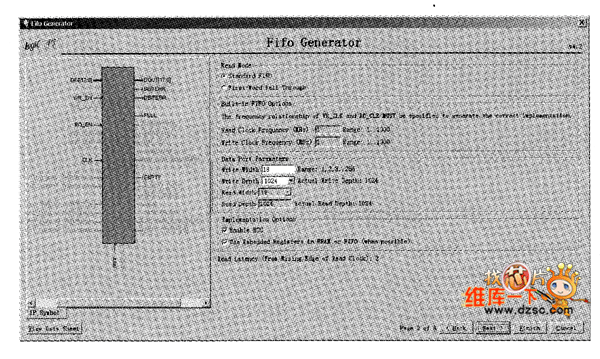

　　圖3 Fifo Generator 對話框

　　單擊【下一步】按鈕打開如圖4所示的對話框4。

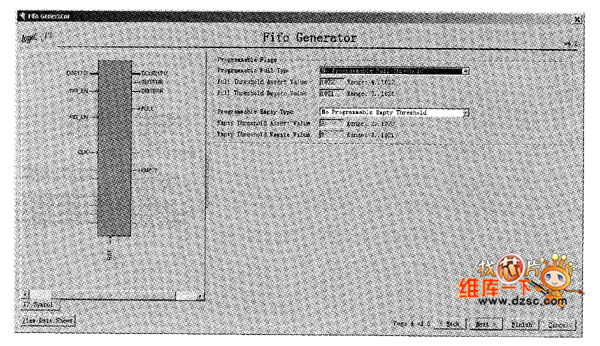

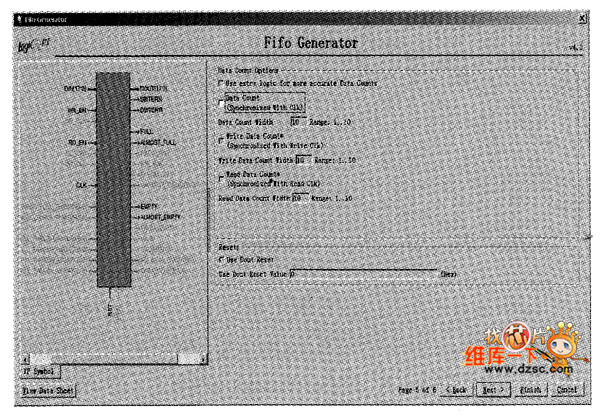

　　圖4 Fifo Generator對話框4

　　在其中可以設置FIFO的空滿標志的閾值。

　　單擊【下一步】按鈕打開如圖5所示的對話框5。

　　在其中可以設置將FIFO內部的數據的個數通過接口開放給用戶邏輯可見。

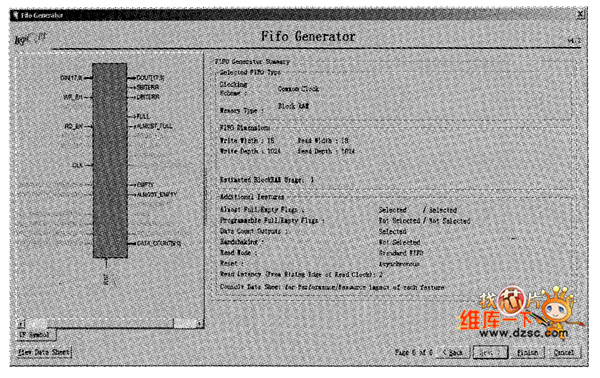

　　單擊【下一步】按鈕打開對話框如圖6所示的對話框6，可以看到所有的設置，并仔細檢查設置是否正確。

　　單擊(Finish)按鈕，會產生．V的原文件和．edn或。ngc的網表。綜合和仿真可以用。Ⅴ的源文件，布局布線時需要將．edn的文件放在mlcro search path的目錄或工程目錄中。另外，還會產生．xco的文件，這是產生的∏FO時的配置文件，下次可以在coregen中import這個文件產生一個和這次配置相同的FIFO。

　　如本節所示，在coregen中產生FIFO是一個較簡單的操作，推薦能用coregen時盡量使用。手動定制FIFO不屬于本節的內容，在此不講述。
