降低并聯共振電路Q的Q減振電阻的效果
出處:a11248 發布于:2008-09-11 14:14:04
高頻電路中電感L和電容C構成的并聯共振電路也稱為調諧電路,現今也作為無源濾波器使用.
調諧電路的Q(性能指數、共振電路的特性)越人越好,但有時存在調諧指數Q過大使通頻帶幅度變窄,達不到目的的情況.此時,以降低并聯共振電路的Q值為目的,插人電阻RQ則此電阻稱為Q減振電阻。
圖1是將恒電流源的Q減振電阻,RQ并聯連接在共振電路上。為了觀察此電路的電阻RQ的插入效果測定的端子間的阻抗如圖2。

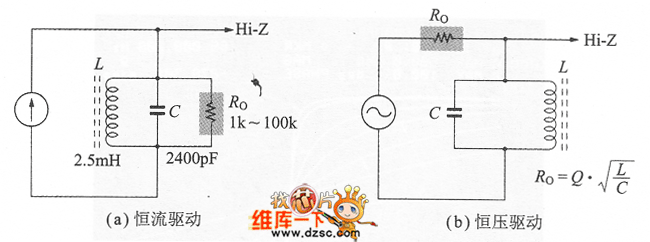

圖1 并聯共振電路上的Q衰減電阻

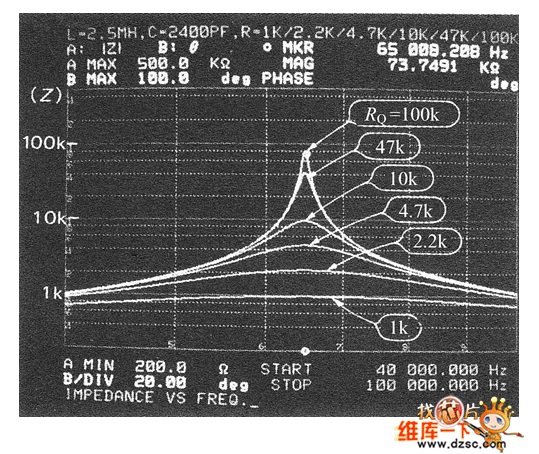

圖2 并聯共振電路的阻抗特性
L=2.5mH、C=2400pF的共振頻率fR為:

由L和C的比率決定的阻抗為

RQ=1kΩ時的Q為1。
使RQ從1kΩ到100 kΩ階梯性變換時,共振特性變得很尖銳。當Q值是比較小的值時,必要時可從Q值通過RQ≈Q·z計算出RQ。
以減小Q為目的,觀察調諧電路的相位特性。圖3表示了RQ=1kΩ~100kΩ變化時的相位移動。Q較大時,即使很小的頻率變化也會產生很大的相位偏移,如此時進行信號傳送則會出現問題。

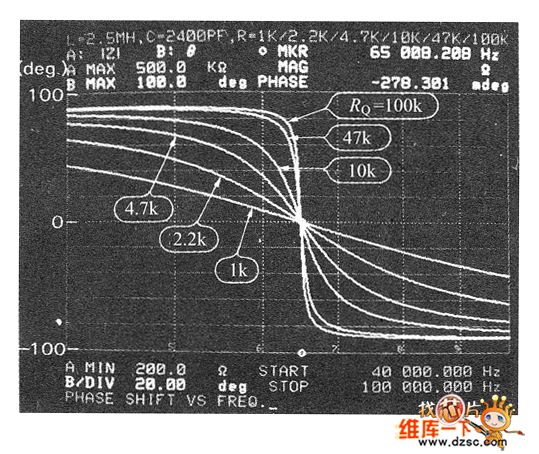

圖3 LC并聯共振電路的相位特性
圖1(b)是用OP放大器等的低輸出阻抗電路驅動共振電路的例子。和共振電路串聯插入RQ的點不同,但等價電路處理相同,這里省略其說明。
