有高頻電路經驗的人都知道阻抗匹配的重要性。在數字電路中時鐘、信號的數據傳送速度快時，更需注意配線、電纜上的阻抗匹配。

　　高頻電路、圖像電路一般都用同軸電纜進行信號的傳送，使用特性阻抗為Zo＝150Ω、75Ω的同軸電纜。

　　同軸電纜的特性阻抗Zo，由電纜的內部導體和外部屏蔽內徑D及絕緣體的導電率er決定：

　　另外，處理分布常數電路時，用相當于單位長的電感L和靜電容量C的比率也能計算，如忽略損耗電阻，則

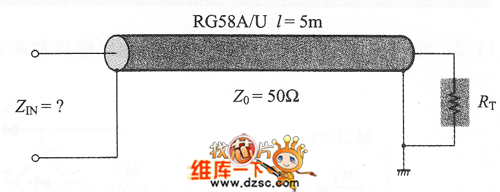

　　圖1是用于測定同軸電纜RG58A/U、長度5m的輸入阻抗ZIN時的電路構成。這里研究隨著終端電阻RT的值，傳送線路的阻抗如何變化。

　　圖1 同軸傳送線路的終端電阻

　　只有當同軸電纜的特性阻抗Zo和終端阻抗FT的值相等時，即ZIN＝Zo＝RT稱為阻抗匹配。

　　Zo≠RT時隨著頻率f，ZIN變化。作為一個極端的例子，當RT＝0、RT＝∞時可理解其性質(阻抗以，λ/4為周期起伏波動)。

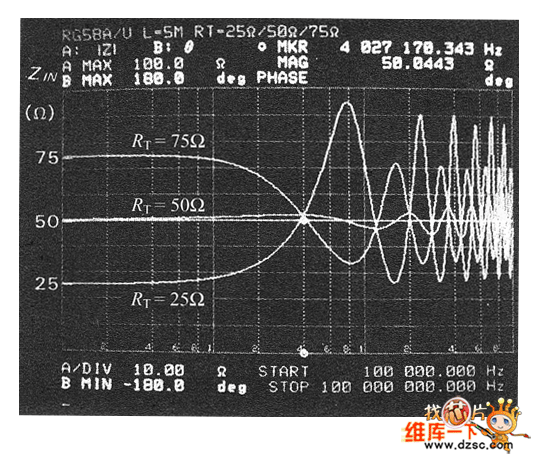

　　圖2是RT＝50Ω(稍微波動的曲線)、75Ω、dOΩ時的輸人阻抗特性。當Zo≠RT時由于隨著頻率，特性阻抗會變化，所以傳送的電纜的頻率特上產生彎曲.

　　圖2 終端電阻RT和線路阻抗的變動
