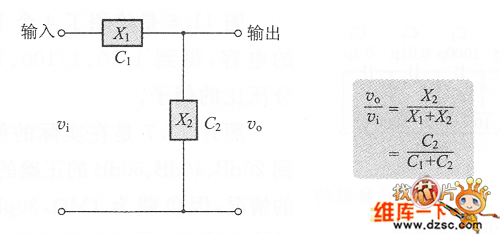

提起衰減器，自然會聯(lián)想到電阻衰減器，由于電感L和電容C等的電抗元件可能產(chǎn)生電壓的衰減。圖1表示和阻抗分壓電路相同的，使用2個電抗元件(這里使用電容)進行分壓的例子。

　　圖1電抗衰減器的構成

　　此電路的分壓式和電阻時的相反，由C1/(C1＋C2)的分子C1決定。因此要得到10：1的分壓比，則C1＝9C1。

　　C1和C2的合成電容以不給電路帶來影響為佳，在電路內使用電容時，C1、C2作為一部分電容并聯(lián)連接較好。

　　電抗衰減器當然不能使用直流，只能在交流電路中使用。那么，實際的C1、C2如何確定好呢？

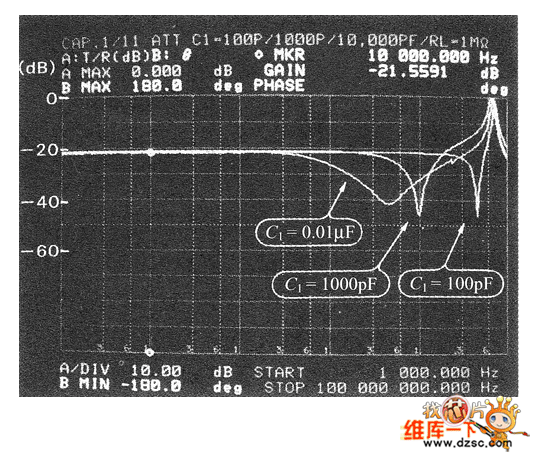

　　分壓電路中比率固然重要，但也要注意隨著電容容量的變化，高頻特性也會變化。圖2是11：1的分壓電路的頻率特性(電容情況下，C2＝10C1)。當C1＝0.01μF時，只能得到達到數(shù)百kHz的平坦性。

　　圖2 電抗衰減器的頻特性

　　當C1＝1000pF時，得到約3MHz；C1＝200pF時，10MHz左右的平坦的衰減量。

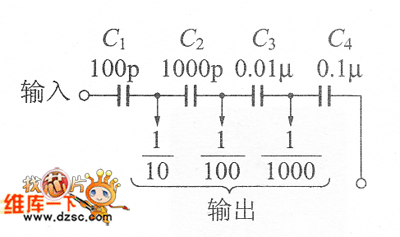

　　圖3 20、10、60dB衰減的電抗衰減器

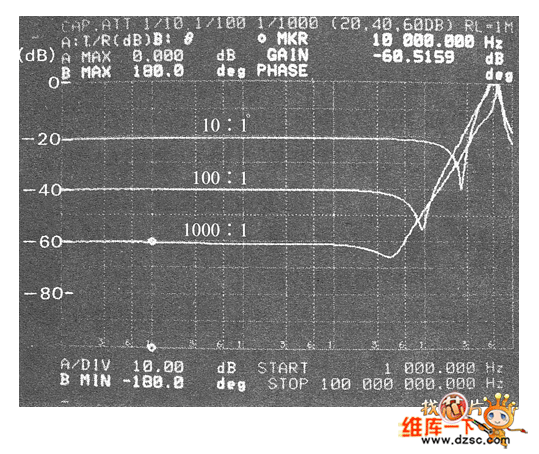

　　圖3使用了1個10倍單位的電容．得到1/10、1/100、1/1000的分壓比的例子，圖4是住實櫪的例了中、得到20dB、40dB、60dB的正確的衰減量時的情況，因負載為1MΩ，30pF(測定器的輸入端子)，故高頻處的特性變壞．和電阻器方式相比，電抗衰減器的特征是不消耗功率。

　　圖3 電抗衰誠器的頻率特
