使用50/60 Hz的工頻用電源變壓器的串聯調節器，沒有什么問題，但直接整流、平滑日前主流的開關調節器AC線路的交流控制器，經常存在的問題是AC線路電源ON時會流過沖擊電流。

　　AC線路上流過的沖擊電流遠遠超過預想的峰值電流，使電源開關的觸點燒損、熔化而被破壞。

　　圖1是直接整流AC線路(100V)的電壓，經平滑電容的輸出后，得到直流140V的電路，電源開關ON時的時問各種各樣．如果原本的工頻信號是正弦波，則當工頻頻率在sin90°及sin270°時，全波整流電路上流過的沖擊電流．如果電源開關使用固態位置繼電器(SSR)，SSR則因采用過零開關方式而不會流過這么大的沖擊電流。

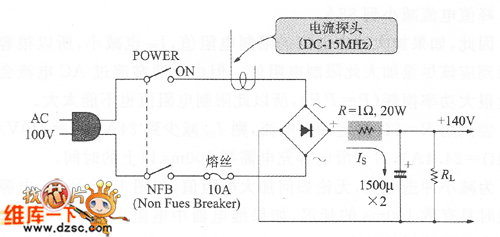

　　圖1 電源電路中的沖擊電流限制電阻

　　當在平滑電容上加上140V的峰值電壓時，流過的初電流的大小是多少呢？如果是理想電容，則應流過無限大的電流。實際上由于AC線路的電阻、配線電阻、整流二極管等的動作電阻，電流會被限制，盡管這樣，仍流過相當大的電流。

　　為研究流過多少電流，觀測圖2所示的實驗電路的R為0Ω時的數據如圖2。開關接通的時間sin270°時達到約188A(PEAK)小型開關會被燒損。

　　只在開關接通后的初的半波內流過大電流，隨著平滑電容的充電，其電流減小。

　　從圖2的波形上看，由于＋140V充電，流過188A(PEAK)的沖擊電流，所以計算此時的電路的等價電阻約為0.74Ω。因此，如果插入R＝1Ω，則應下降到IPK＝140V/1.74Ω＝80A(PEAK)。

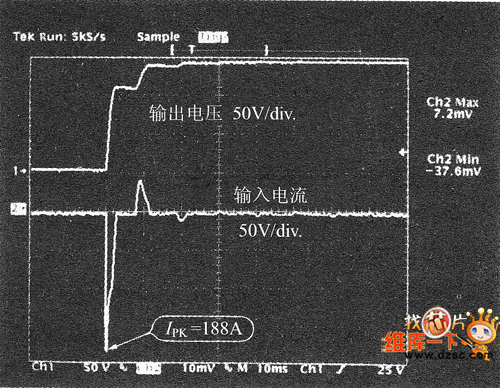

　　圖2 電流限制電阻R＝0Ω時的平滑輸出電壓和沖擊電流

　　圖3是追加R＝1Ω，同樣的用sin270°開關接通時的波形。峰值電流減小到88A。

　　因此，如果加大沖擊電流的限制電阻值，IPK也減小，所以很容易想到應該盡量加大此限制電阻值。但由于通常流過AC電流會產生很大功率損耗(P＝PR)，所以此限制電阻值也不能太大。

　　嘗試用R＝5Ω測定沖擊電流，則IpK減少到24A(IpK＝140V/5.74Ω=24.4A)，對平滑電容充電需要100ms以上的時間。

　　為減小沖擊電流，無論如何加大電阻值，如圖4所示，電源接通時具有數100ms的延遲，如果繼電器中電阻R短路，則可忽略通常時所消耗的功率。

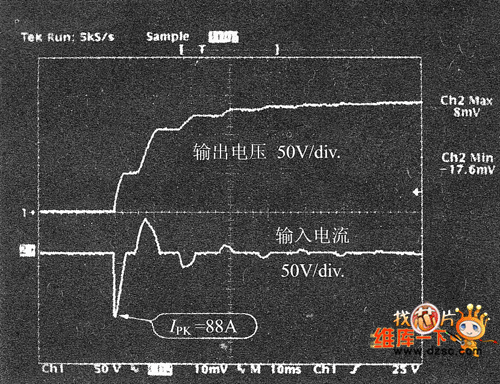

　　圖3 電流限制電阻R＝1Ω時的平滑輸出電壓和沖擊電流

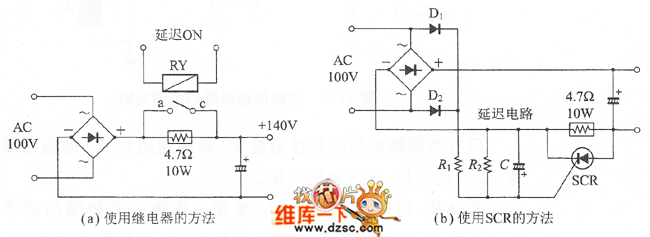

　　圖4 用于抑制腫擊電流的功夫

　　作為處理AC線路的沖擊L流的元件，也有使用被稱為功率熱敏電阻的，但僅在熱敏電阻處于室溫狀態時有效果，頻繁O(jiān)N/OFF電源開關時，定常的熱敏吧阻會變熱，成為低電阻，對沖擊電流的抑制效果變小．
