功率MOSFET的驅動當然色可使明射極跟隨器。近，制作了很多使用功率MOSFET的高速開關電源。觀察開關電源用控制IC的數據表，就會發現作為功率MOS的常見驅動的設備。

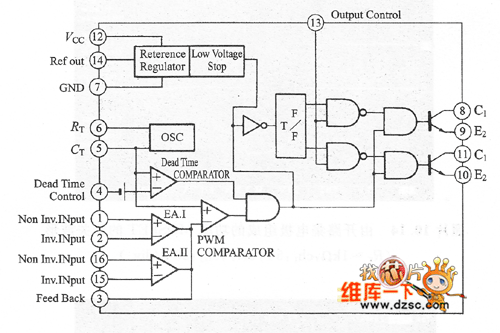

　　代表性的開關電源用控制IC TL494等，如圖1所示，驅動輸出發射極接地，無論射極跟隨器的哪種形式均可使用，將輸出晶體管的集電極、發射極獨立，管腳被分配排列。雖然一般情況下射極跟隨器的使用較多，但以高速驅動為目的還需仔細考慮。

　　圖1開關電源用PWM控制器一例

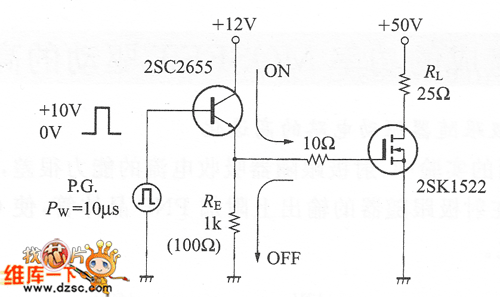

　　圖2是用晶體管射極跟隨器，驅動功率MOSFET門極的例子．從電路的動作上，門極閉合很快，但門極打開時由于發射極電阻RE的放電，而變成了低速的動作。

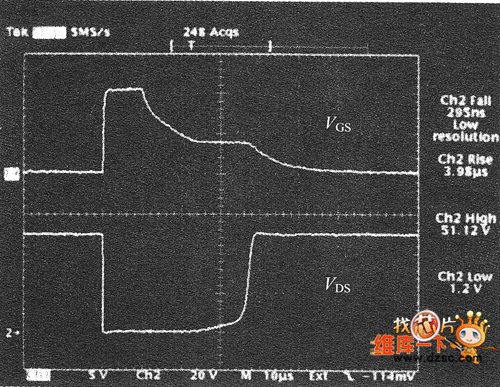

　　圖3是FE＝1kΩ時的開關波肜．由于關閉延遲很大(時間軸變更為10μs/p達到30μs，所以不能使用。

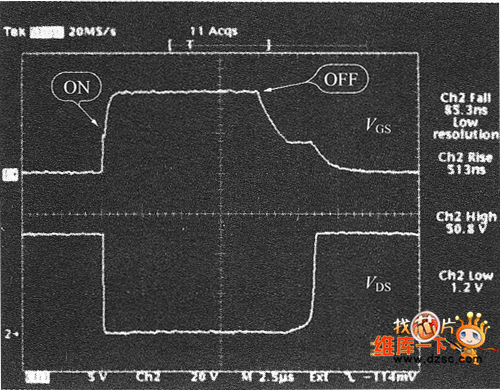

　　因此，嘗試變更為RE＝100Ω，此時如圖4所示，只能縮短到約3μs還不能說Ok。導通很快，但關閉需要時間．

　　圖2 由射極跟隨器組成的功率MOSFET驅動

　　圖3 由射極跟隨器驅動組成的功率MOSFET的開關波形

　　圖4 由射極跟隨器組成的功率MOSFET的開關波形
