功率MOSFET與場效應晶體管相比，可以說速度較快，其原因是由于用于ON的時間。tf及下降時間較快。一般的是努力加快上升時間ton及下降時間幻，但實際上輻更重要。

　　MOSFET是雙極型的沒有載流子積蓄時間，因此可以高速，但它用于OFF的時間。存在，這個是低速的。

　　功率MOSFET的開關特性根據門驅動電路、條件變化很大，所以要進行高速的開關動作，需要很多的知識。

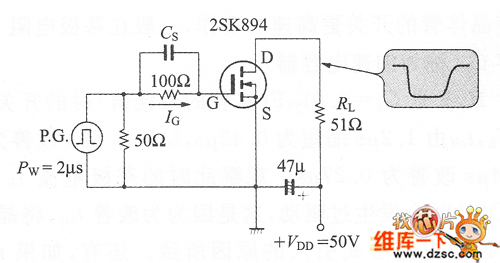

　　圖1是將高耐壓的功率MOSFET 2SK894(500V、8A)，采用和前面的晶體管相同條件地進行開關時的電路。門極電阻FG為100Ω(此值并不是適合的，這里是為了比較測試)。

　　圖1 功率MOSFET的開關特性測定電路

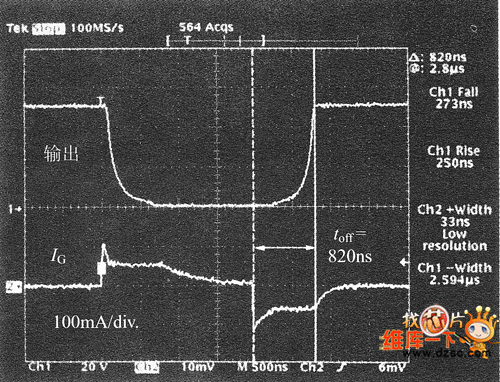

　　MOSFET的門驅動電路，如果不能在門極一源極之間對電容Ciss進行高速地充放電，則不能活用FET的高速開關特性。圖2是開關時漏極輸出波形和門極驅動輸人電流IG(門極電壓VGSGS≈7V)的波形。注意當VGS＝0V后，MOSFET到達OFF的時間toff拖長820ns。

　　圖2 ZSK894的開關特性

　　ON/OFF的過渡時間(與RG和Ciss有關)里，流過約50mA的門極電流，此時間約800ns。不縮短這個時間就不能改善開關特性。通過波形的觀察可知，tf值、tr值都和附加加速電容器的場效應晶體管程度相同，所以不能稱為高速。

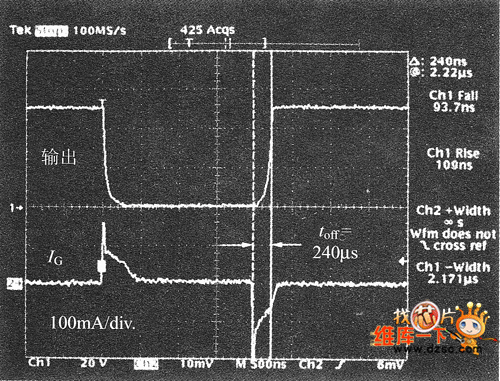

　　圖3是并聯連接RG＝100Ω和0.01μF的加速電容器時的開關波形。漏極輸出波形的tf、tr值約100ns，而toff＝240ns，實現了高速化。如果制作出合適的門驅動電路，則可更加高速化。

　　圖3 2SK894的開關特性

　　觀察此時的門輸人電流波形，通過加入Cs，F(xiàn)ET的輸人電容Ciss的充電時間被縮短。
