射極跟隨器驅動電路的高速化

出處：davidding 發布于：2008-09-10 16:20:57

　　在前面的實驗中，射極跟隨器吸收電流的能力很差，所以在圖1中，在射極跟隨器的輸出上附加PNP晶體管，使OFF時的放電高速化。

由射極跟隨器組成的驅動高速化

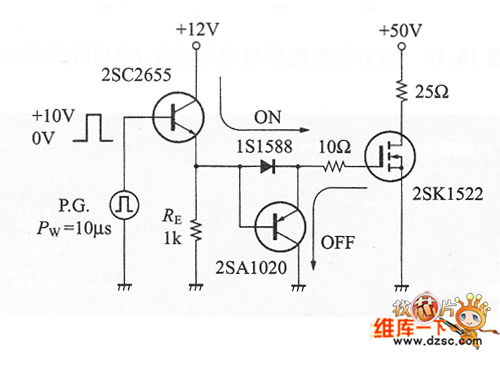

　　圖1由射極跟隨器組成的驅動高速化

　　ON時通過二極管對門極輸入電容進行高速充電，OFF時從PNP晶體管的發射極向集電極引入電流。通過這樣的電路構成，使ON/OFF時的驅動能力均能夠強化。

　　圖2是此電路的開關波形。它是相當好的波形，和RRG＝0Ω時的脈沖發生器的輸人波形幾乎相同。

高速化射極跟隨器驅動的開關特性

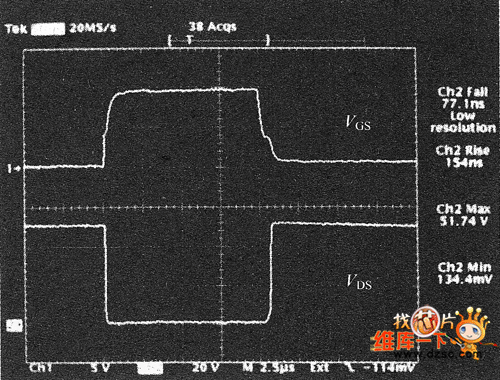

　　圖2 高速化射極跟隨器驅動的開關特性
　　
