晶體管開關電路的加速電容器
出處：wxalex 發布于：2008-09-10 15:38:02
飽和開關的問題點：OFF延時時間
如圖1所示，使場效應晶體管開關動作時，加給晶體管的基極電流IB：是IB＝IC/hFE，決定的值大的電流。這是由于晶體管的集電極一發射極飽和電壓VCE(set)減小，使晶體管的ON時的電力損耗降低的緣故。
這樣，晶體管飽和動作時，如圖2所示，基極電流IB，即使為0，晶體管也不能立刻OFF，集電極電流在積蓄時間tstg＋上升時間tr，之后才變?yōu)?(toff=tstg=tr)。

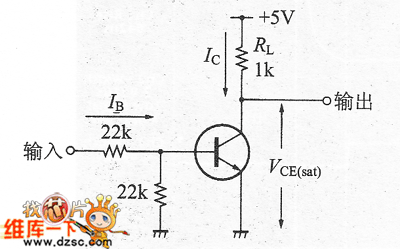

圖1 基本的晶體管開關電路

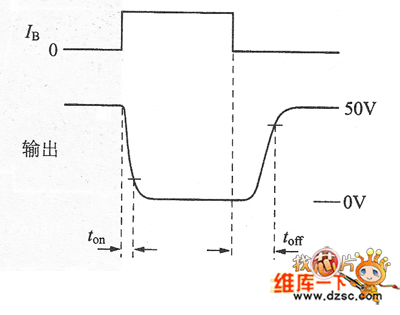

圖2 為使開關高速，減小toff很重要
用于OFF晶體管的時間莎。toff比用于ON的時間ton要長，而且根據驅動基極的條件變化很大，這在高速開關電路中必需注意。
