開關動作的實驗

出處：aceice 發布于：2008-09-10 15:42:00

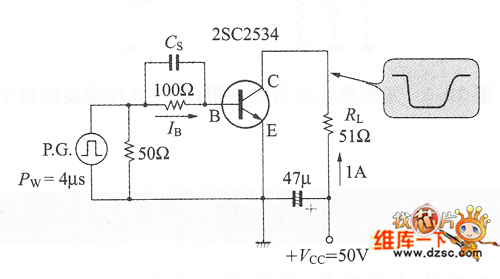

　　圖1表示晶體管的開關電路。下面使用高耐壓的開關晶體管ZSC2534(VCEO＝500V ICQmax=2A)，負載電阻RL＝51Ω時的1A電流進行開關動作?；鶚O電阻RB為100Ω，為使晶體管充分飽和動作，基極電流IB應為50mA(用電流探頭測定，變化脈沖電壓合成)。

晶體管的開關特性測定電路

　　圖1 晶體管的開關特性測定電路

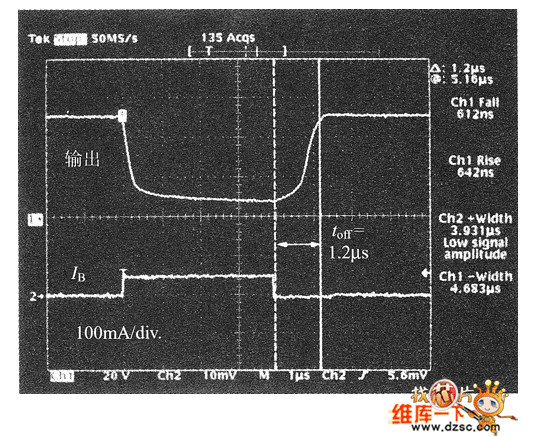

　　圖2 的上側ch1是輸出電壓波形。當晶體管ON時，集電極電壓VCE下降。下側ch2是觀測的基極電流波形(50mA)，但基極電流IB＝0A時也不能立刻OFF，約1.2μs后OFF。這樣的狀態作為高速開關電路是存在問題的。

ZSC2534的開關特性

　　圖2 ZSC2534的開關特性

　　要使晶體管的開關更高速的動作，一般在基極電阻RB上并聯連接電容Cs(稱為加速電容器)。

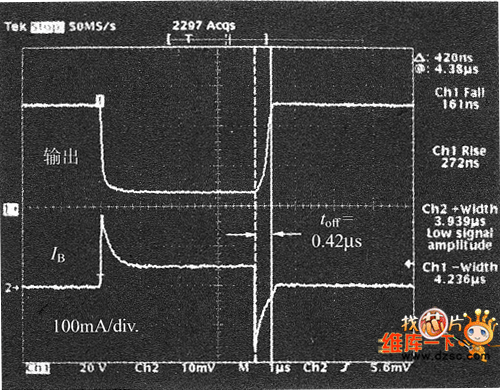

　　圖3是Cs＝0.01μF(實驗的值)時的開關波形。通過加上toff由1.2μs縮短為0.4μS，從0.6μS改善為0.1μs，從0.64μs改善為0.2μs。觀察此時的基極電流IB的波形可知ON/OFF時會發生過驅動，這是因為為改善細，將晶體管內的儲蓄電荷以逆電流形式引人的原因所致。還有，如果Cs的值過大，相反的toff會變長。

SC2534的開關特性
